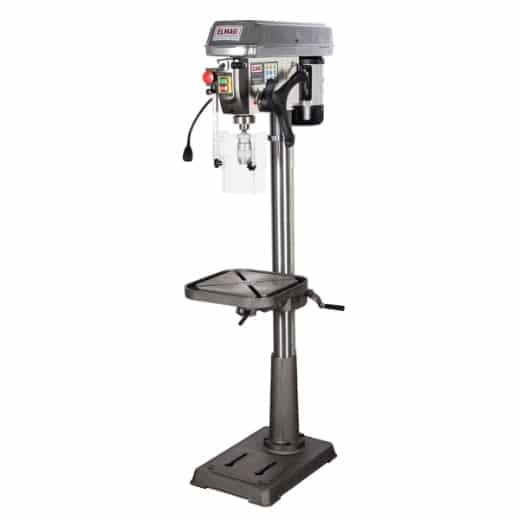

Keilriemen-Säulenbohrmaschine Modell KBM 16 SN

Keilriemen-Säulenbohrmaschine Modell KBM 16 SN

Mit einem maximalen Pinolenabstand zum Bohrtisch von 680 mm ermöglicht die KBM 16 SN die Bearbeitung von hohen Werkstücken und fertig geschweißten Bauteilen. Spannnuten in der Grundplatte erweitern den Spielraum für hohe Formteile. Die Maschine ist daher gut für Reparaturen in der Landwirtschaft und für den Rahmenbau in Metallbaubetrieben geeignet. Sie fällt durch eine grundsolide Ausführung und eine gute Serienausstattung auf.

So bohren Profis

1. Bohrerauswahl: Für Metalle: Metallbohrer aus Hochleistungs-Schnellschnittstahl (HSS) verwenden. Hartmetall oder Edelstahl: Metallbohrer mit Titanbeschichtung oder aus einer Kobaltlegierung.
2. Ankörnen: Bohrstelle durch Anreißen mit einer Reißnadel markieren. Einen gehärteten Körnerstift ansetzen und Bohrstelle mit einem kurzen Hammerschlag ankörnen – so kann der Bohrer nicht abrutschen. Bei HSS-Bohrern mit Kreuzanschliff kann das Ankörnen entfallen. Bei großen Bohrdurchmessern mit kleinerem Bohrer vorbohren.
3. Drehzahl: Zur Schonung des Bohrers, hartes Metall bei niedriger Drehzahl und mit geringem Druck bohren. Für weichere Metalle höhere Drehzahl verwenden. Vor dem Durchbruch Druck reduzieren.
4. Kühlen: Bohrer kühlen. Bei langen Bohrungen Bohrer mehr-fach anheben und Kühlflüssigkeit zuführen, ev. Bohrpausen einlegen.

Serienausstattung

• Schnellspannbohrfutter B 16, 1 – 16 mm
• Kegeldorn MK 2 / B 16
• Austreibkeil
• Werkzeugsatz
• Bedienungsanleitung / CE

Technische Daten

• Bohrleistung in Stahl 16 mm
• Spindelaufnahme (Drehspindel) MK 2
• Drehzahlbereich 100 – 2000 UpM
• Drehzahlstufen 12
• Pinolenhub 80 mm
• Säulen-Durchmesser 73 mm
• T-Nuten, Breite 16 mm
• Bohrtischhub 630 mm
• Spindelausladung 195 mm
• Bohrtisch schwenkbar ± 45 °
• Bohrtisch drehbar ± 180 °
• Pinolenabstand Tisch 75 – 680 mm
• Bohrtischfläche 300×310 mm
• Motorleistung 550 W
• Netzanschluss 400/50 V/Hz
• Kubatur 300x310x680 mm
• Grundplattenfläche (lxb) 285×495 mm
• Höhe (gesamt) 1610 mm
• Gewicht 64 kg
