KBM 25 S VARIO SET-Aktion

KBM 25 S VARIO SET-Aktion

Mit einem Pinolenabstand zum Bohrtisch von 365 mm ermöglicht die KBM 25 S Vario die Bearbeitung von hohen Werkstücken und fertig geschweißten Bauteilen. Spannnuten in der Grundplatte erweitern den Spielraum für hohe Formteile.

So bohren Profis

1. Bohrerauswahl: Für Metalle: Metallbohrer aus Hochleistungs-Schnellschnittstahl (HSS) verwenden. Hartmetall oder Edelstahl: Metallbohrer mit Titanbeschichtung oder aus einer Kobaltlegierung.
2. Ankörnen: Bohrstelle durch Anreißen mit einer Reißnadel markieren. Einen gehärteten Körnerstift ansetzen und Bohrstelle mit einem kurzen Hammerschlag ankörnen – so kann der Bohrer nicht abrutschen. Bei HSS-Bohrern mit Kreuzanschliff kann das Ankörnen entfallen. Bei großen Bohrdurchmessern mit kleinerem Bohrer vorbohren.
3. Drehzahl: Zur Schonung des Bohrers, hartes Metall bei niedriger Drehzahl und mit geringem Druck bohren. Für weichere Metalle höhere Drehzahl verwenden. Vor dem Durchbruch Druck reduzieren.
4. Kühlen: Bohrer kühlen. Bei langen Bohrungen Bohrer mehr-fach anheben und Kühlflüssigkeit zuführen, ev. Bohrpausen einlegen.

Serienausstattung

• Schnellspannbohrfutter B 16, 1 – 16 mm
• Kegeldorn MK 3 / B 16
• Austreibkeil
• Werkzeugsatz
• Bedienungsanleitung / CE

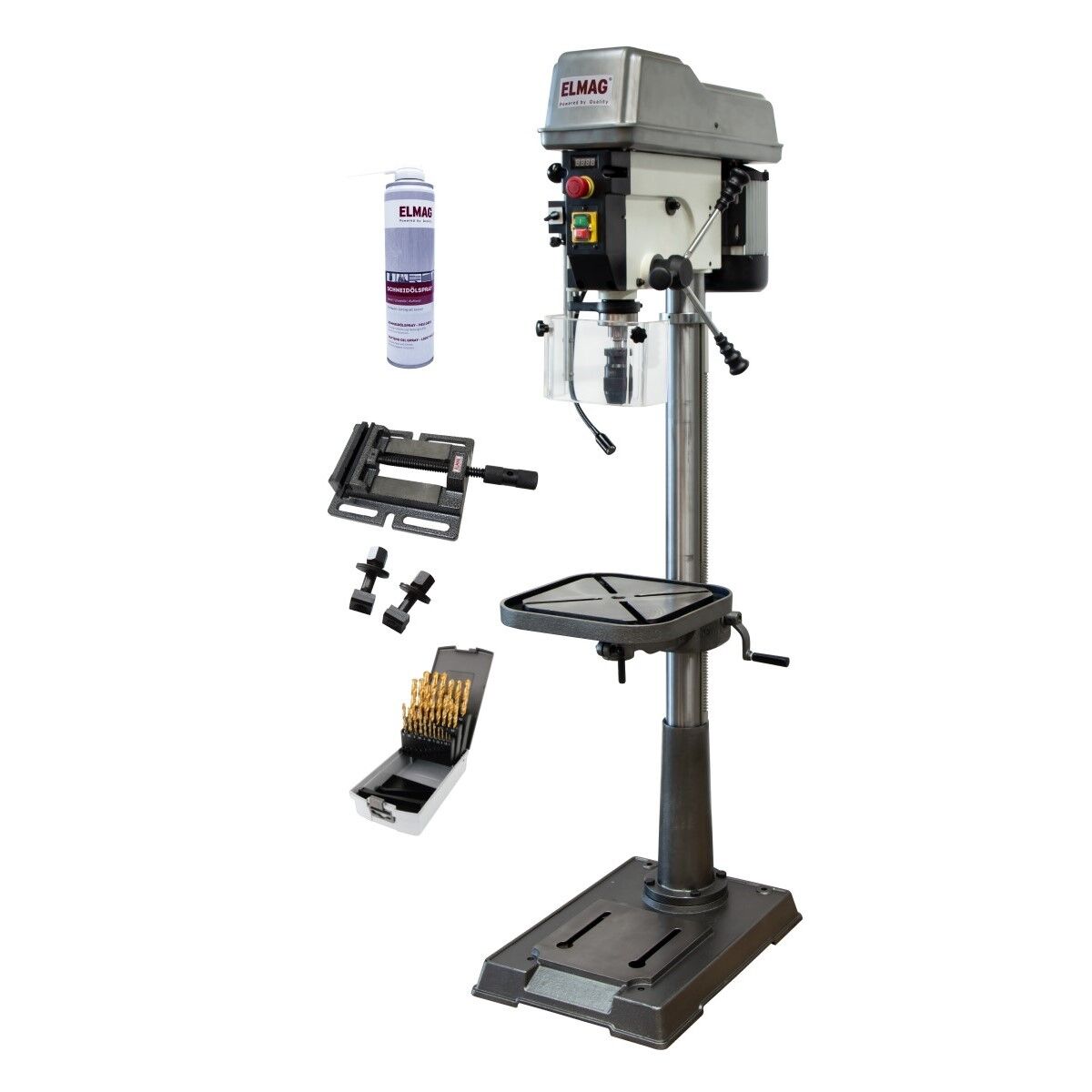

Set-Ausstattung

• KBM 25 S Vario
• Maschinenschraubstock 5” / 120 mm
• 2 Spannschrauben 14 mm
• HSS-Bohrerkassette 1-13 mm 25-tlg.
• 1 Stk. Schneidölspray 350 ml

Details

• Bedienhebel für Drehzahleinstellung
• Drehzahlverstellung mittels Variatorscheibe
• Teleskopbohrfutterschutz CE
• LED-Lampe seitlich montiert
• Rechts-/Linkslauf

Technische Daten

• Bohrleistung in Stahl: 25mm
• Spindelaufnahme (Drehspindel): MK 3
• Drehzahlbereich: 440 – 2200UpM
• Drehzahlstufen: stufenlos
• Pinolenhub: 150mm
• Säulen-Durchmesser: 80mm
• T-Nuten, Breite: 14mm
• Bohrtischhub: 475mm
• Spindelausladung: 215mm
• Bohrtisch schwenkbar: ± 45°
• Bohrtisch drehbar: ± 180°
• Pinolenabstand Tisch: 365mm
• Bohrtischfläche: 356x356mm
• Motorleistung: 1500W
• Netzanschluss: 400/50V/Hz
• Kubatur: 285x285x635mm
• Grundplattenfläche (lxb): 420x580mm
• Höhe (gesamt): 1820mm
• Gewicht: 95kg
