KBM 16 T VARIO SET-Aktion

KBM 16 T VARIO SET-Aktion

Mit einem Pinolenabstand zum Bohrtisch von 360 mm ermöglicht die KBM 16 T Vario die Bearbeitung von hohen Werkstücken und fertig geschweißten Bauteilen. Spannnuten in der Grundplatte erweitern den Spielraum für hohe Formteile.

So bohren Profis

1. Bohrerauswahl: Für Metalle: Metallbohrer aus Hochleistungs-Schnellschnittstahl (HSS) verwenden. Hartmetall oder Edelstahl: Metallbohrer mit Titanbeschichtung oder aus einer Kobaltlegierung.
2. Ankörnen: Bohrstelle durch Anreißen mit einer Reißnadel markieren. Einen gehärteten Körnerstift ansetzen und Bohrstelle mit einem kurzen Hammerschlag ankörnen – so kann der Bohrer nicht abrutschen. Bei HSS-Bohrern mit Kreuzanschliff kann das Ankörnen entfallen. Bei großen Bohrdurchmessern mit kleinerem Bohrer vorbohren.
3. Drehzahl: Zur Schonung des Bohrers, hartes Metall bei niedriger Drehzahl und mit geringem Druck bohren. Für weichere Metalle höhere Drehzahl verwenden. Vor dem Durchbruch Druck reduzieren.
4. Kühlen: Bohrer kühlen. Bei langen Bohrungen Bohrer mehrfach anheben und Kühlflüssigkeit zuführen, ev. Bohrpausen einlegen.

Serienausstattung

• Schnellspannbohrfutter B 16, 1 – 16 mm
• Kegeldorn MK 2 / B 16
• Austreibkeil
• Werkzeugsatz
• Bedienungsanleitung / CE

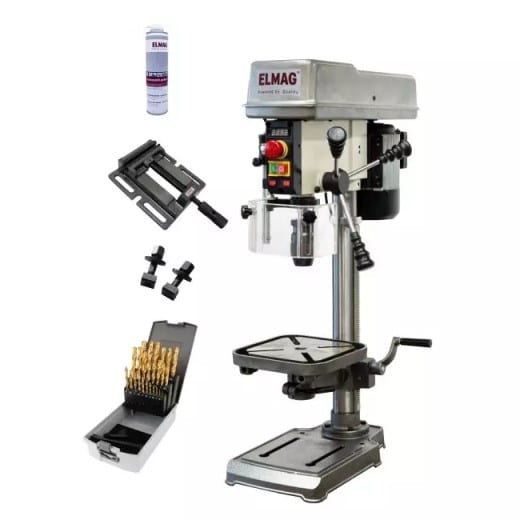

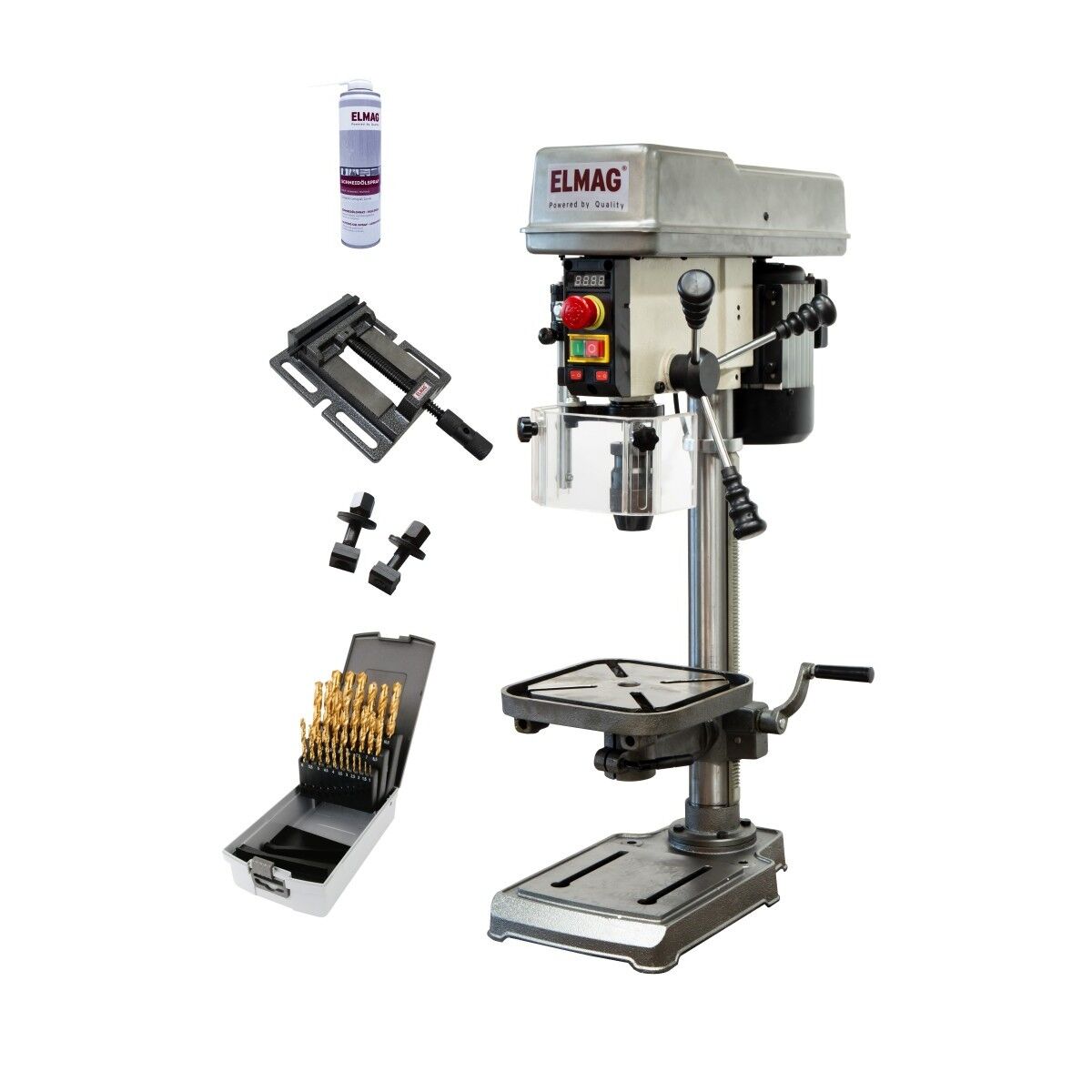

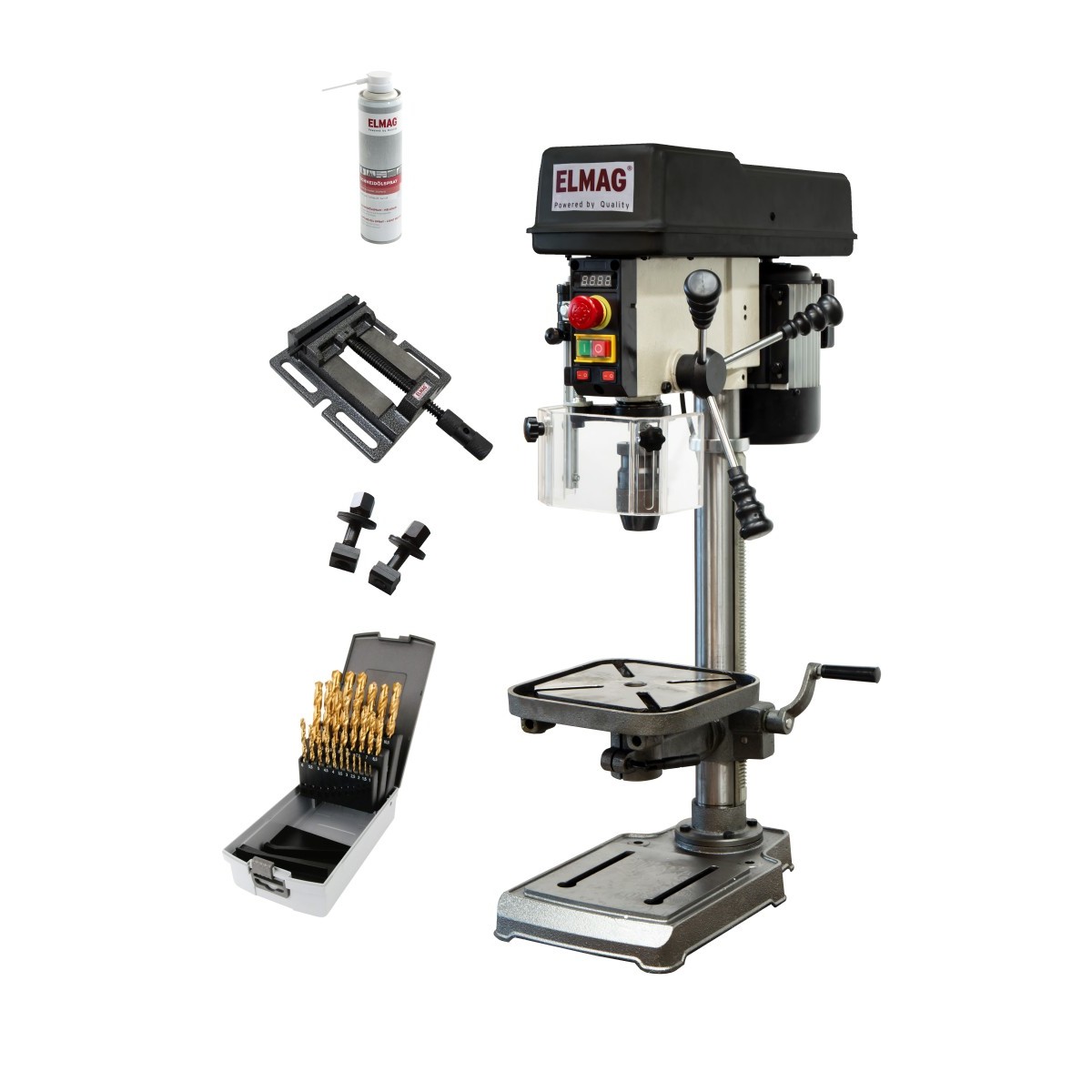

Set-Aktion für scharfe Rechner

• KBM 16 T Vario & 25 S Vario
• Maschinenschraubstock 3” / 75 mm
• 2 Spannschrauben 14 mm
• HSS-Bohrerkassette 1-13 mm 25-tlg.

Details

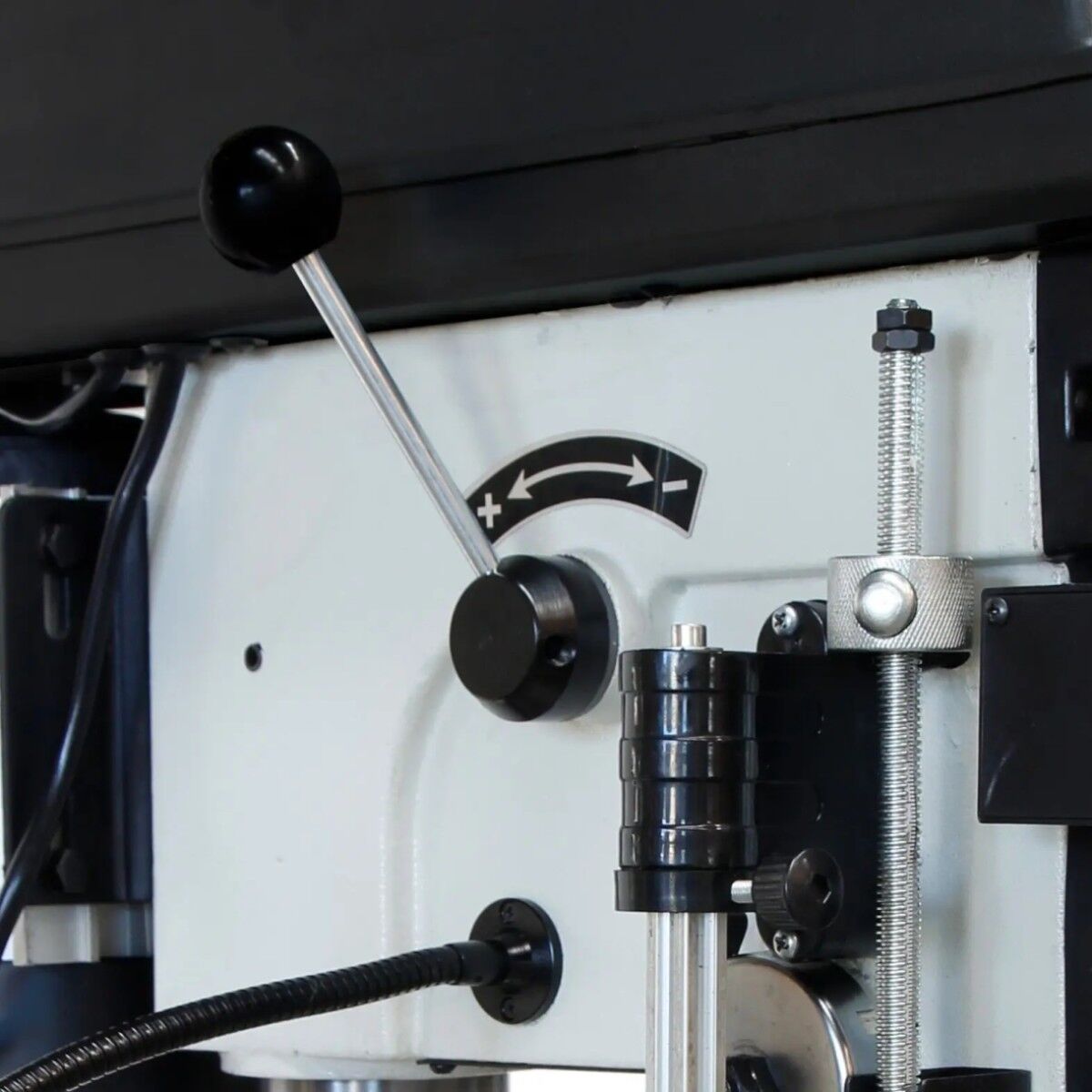

• Bedienhebel für Drehzahleinstellung
• Drehzahlverstellung mittels Variatorscheibe
• Teleskopbohrfutterschutz CE

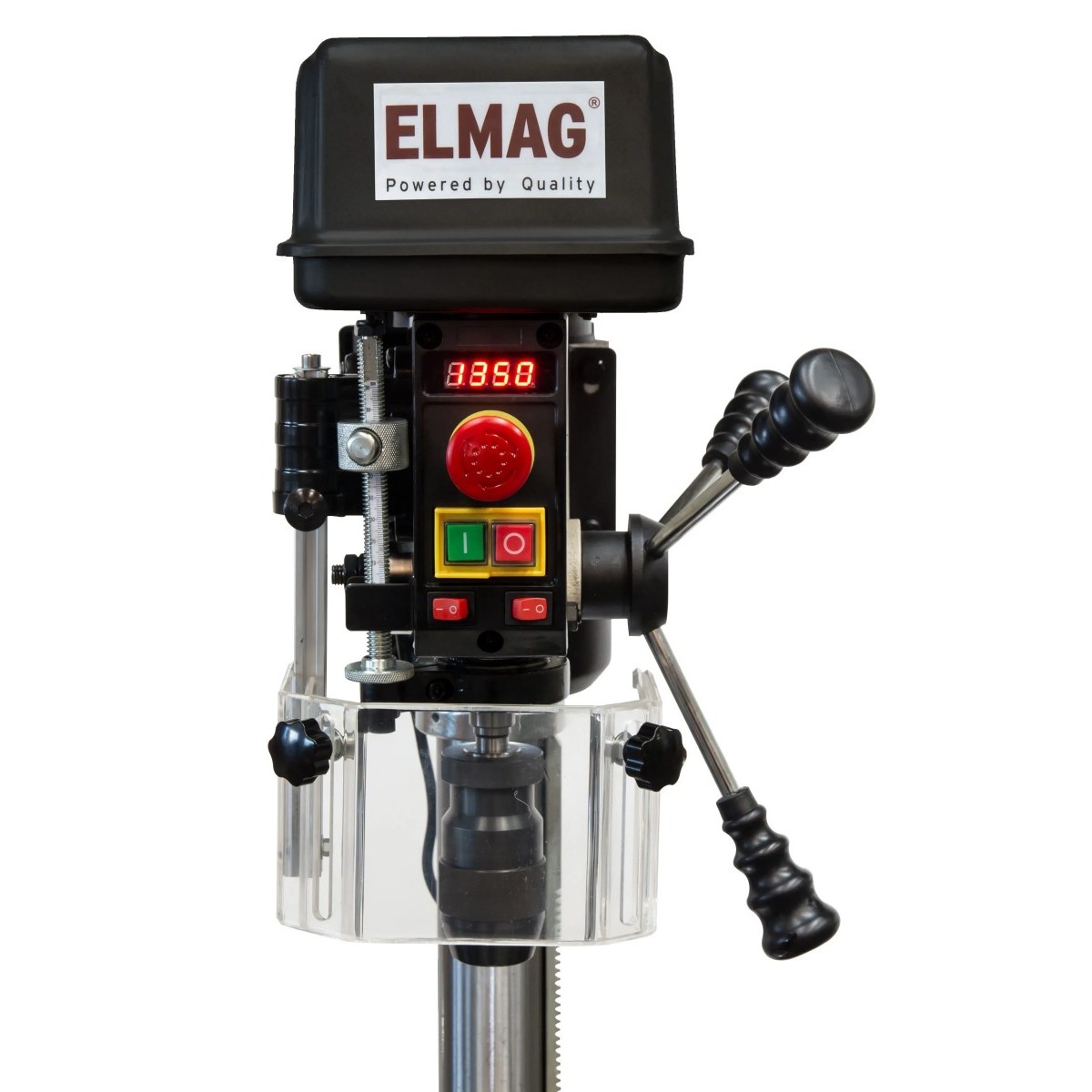

• LED-Lampe im Bohrkopf integriert
• Rechtslauf

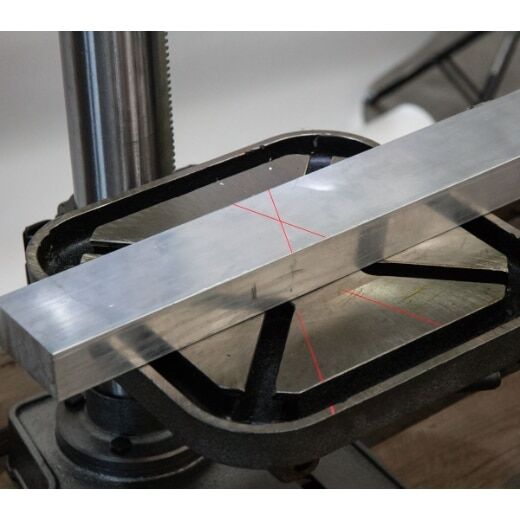

• Inkl. Laser-Bohranzeige

Technische Daten

• Bohrleistung in Stahl: 16mm
• Spindelaufnahme (Drehspindel): MK 2
• Drehzahlbereich: 340 – 2200UpM
• Drehzahlstufen: stufenlos
• Pinolenhub: 90mm
• Säulen-Durchmesser: 60mm
• T-Nuten, Breite: 14mm
• Bohrtischhub: 275mm
• Spindelausladung: 150mm
• Bohrtisch schwenkbar: ± 45°
• Bohrtisch drehbar: ± 180°
• Pinolenabstand Tisch: 360mm
• Bohrtischfläche: 243x243mm
• Motorleistung: 550W
• Netzanschluss: 230/50V/Hz
• Kubatur: 195x195x360mm
• Grundplattenfläche (lxb): 250x415mm
• Höhe (gesamt): 910mm
• Gewicht: 42kg
