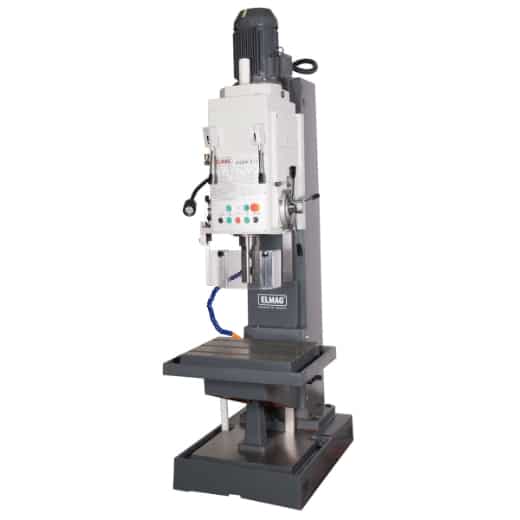

Kasten-Säulenbohrmaschine KSBM 5/50

Bohren mit hohem Drehmoment und großer Vorschubkraft, exzellente Bohrleistung von 50 mm, hohe Präzision auch bei extremen Belastungen: Die KSBM-Modelle sind universell einsetzbare Getriebebohrmaschinen für den großen Bedarf. Ihre extraschwere Graugusskonstruktion bürgt für Stabilität und höchste Laufruhe – z.B. bei der seriellen Gussteil- oder Schweißteilbearbeitung in Maschinen- und Stahlbaubetrieben.

Dank eines hoch belastbaren Präzisionsgetriebes und des robusten, spielfrei fixierbaren Bohrtisches sind die KSBM-Modelle auch für Reibarbeiten gut geeignet. Hervorzuheben ist die weitgehend automatisierte Gewindeschneideinrichtung der KSBM mit einstellbarer, automatischer Drehrichtungsumkehr. Mit 9 Drehzahlen und 9 Vorschubstufen bieten die KSBM ausreichend Spielraum für eine stets passende Schnittgeschwindigkeit.

Serienausstattung

  • Schnellspannbohrfutter B 16, 1- 16 mm
  • Kegeldorn MK 5 / B 16
  • Reduzierhülse MK 5 / MK 2
  • Werkzeugsatz mit Austreibkeil
  • Bedienungsanleitung / CE

Details

  • Besonders verwindungssteife, hochbelastbare Kastenständer-, Bohrtisch- und Grundplattenkonstruktion
  • Stark verrippter, feinkörniger Grauguss
  • Sehr laufruhig auch bei hoher Beanspruchung
  • Bohrleistung Ø 50 mm
  • Große Kubatur
  • Spindelausladung 335 mm
  • Langlebiges Qualitätsgetriebe, 9 Drehzahlen
  • Superstarker Antriebsmotor 4.000 W, 400 V
  • Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
  • Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
  • Hohes Drehmoment an der Bohrspindel 350 Nm
  • Rechts- und Linkslauf
  • Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr

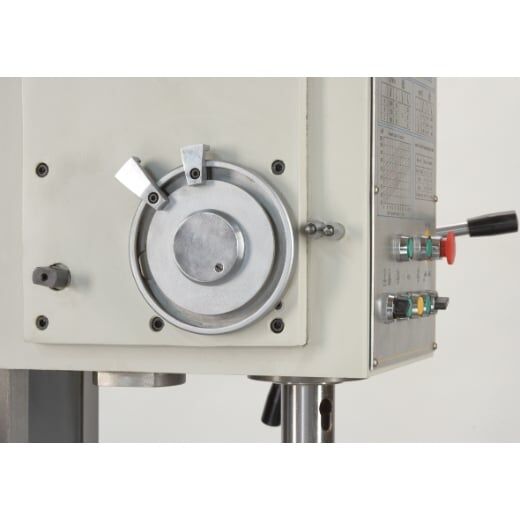

  • Automatischer Pinolenvorschub, 9-stufig
  • Hohe Vorschubkraft 16.000 N

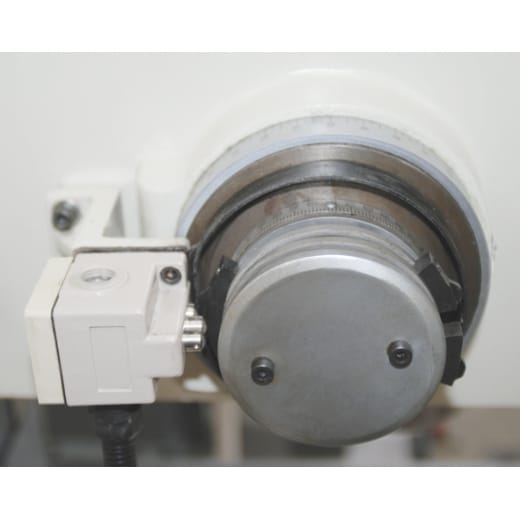

  • Bohrtiefenskala und -anschlag
  • Höhenverstellbarer Bohrtisch mit T-Nuten und Kühlmittelrinne
  • LED-Bohrtischbeleuchtung
  • Verwindungssteife, geschliffene Schwalbenschwanzführungen

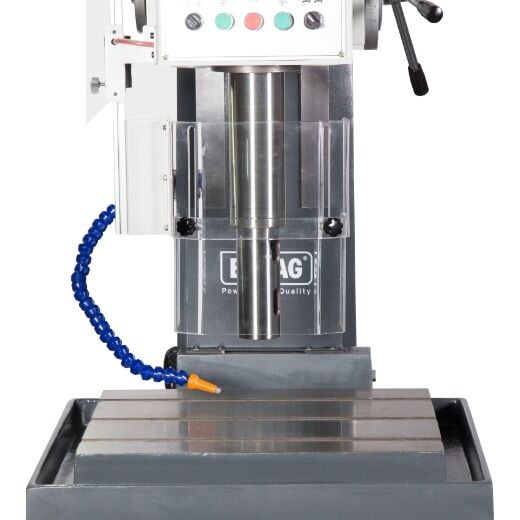

  • Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

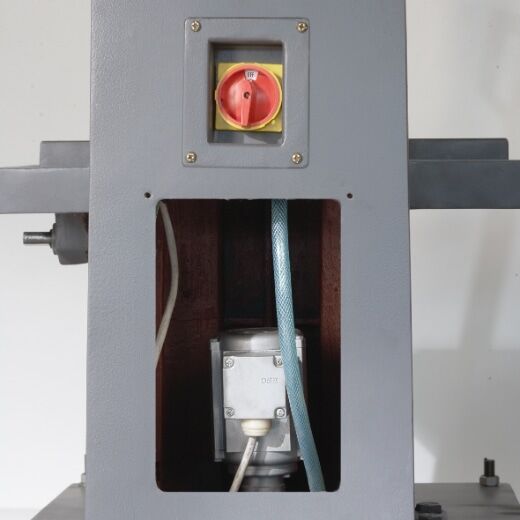

  • Not-Aus / Nullspannungsauslöser

Technische Daten

  • Bohrleistung in Stahl 50 mm
  • Gewindeschneideleistung M42
  • Spindelaufnahme (Drehspindel) MK 5
  • Drehzahlbereich 45 – 850 UpM
  • Drehzahlstufen 9
  • Pinolenhub 250 mm
  • Pinolenvorschubstufen 9
  • Drehmoment 350 Nm
  • Pinolenvorschub 0,056 – 1,8 mm/U
  • T-Nuten, Breite 3 / 18 mm
  • Bohrkopfhub 200 mm
  • Bohrtischhub 315 mm
  • Spindelausladung 335 mm
  • Pinolenabstand Tisch 215 – 725 mm
  • Bohrtischfläche 560×480 mm
  • Motorleistung (2-stufig) 4000 W
  • Netzanschluss 400/50 V/Hz
  • Vorschubkraft 16000 N
  • Kühlmittelpumpe 90 W
  • Kühlmittelpumpleistung 25 l/min
  • Kubatur 560x480x725 mm
  • Länge x Breite 1040 x 905 mm
  • Höhe (gesamt) 2535 mm
  • Gewicht 1250 kg
