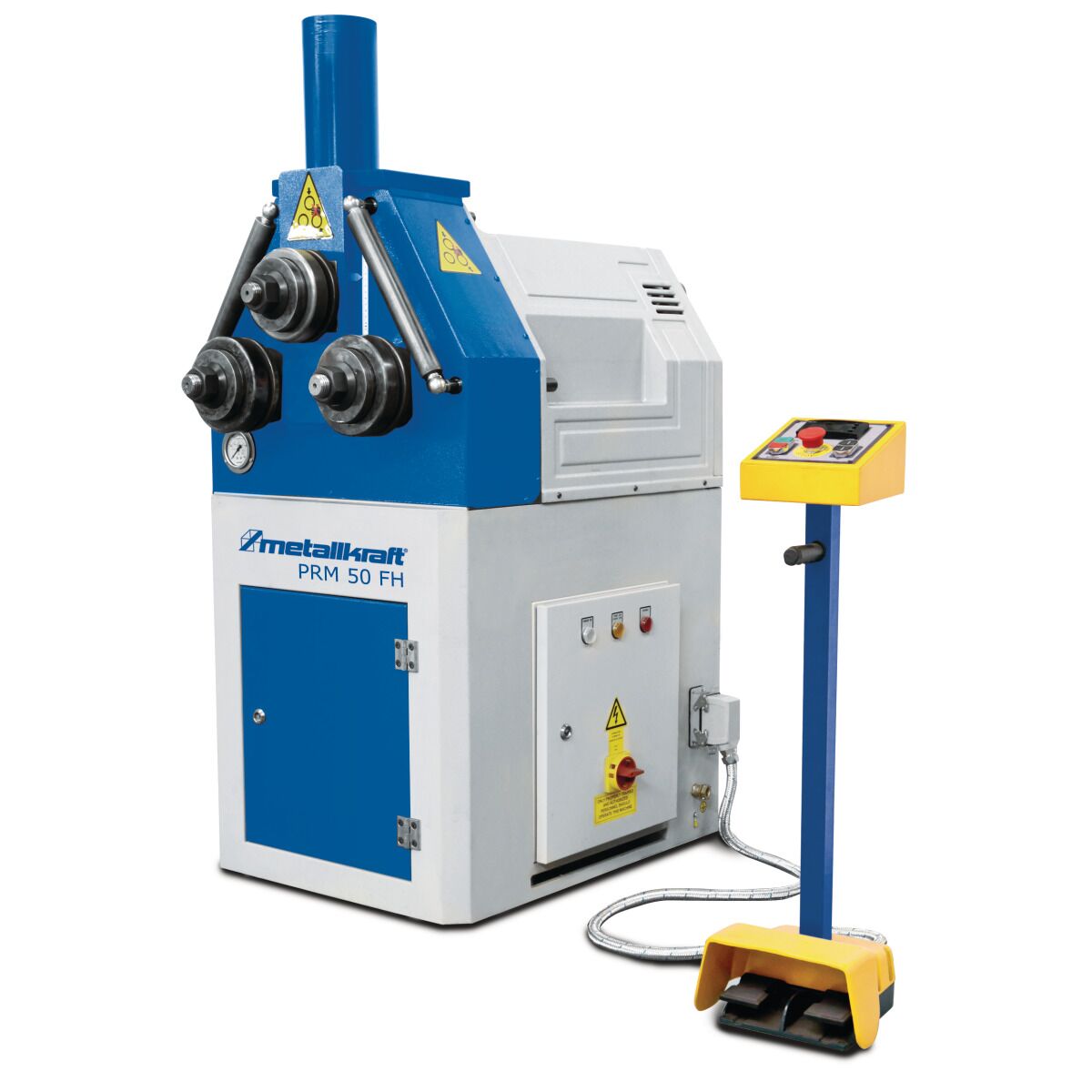

Hydraulische Ringbiegemaschine PRM 50 FH

Hydraulische Ringbiegemaschine PRM 50 FH

• Schwere Schweißkonstruktion aus Stahl
• Horizontale und vertikale Arbeitsmöglichkeit

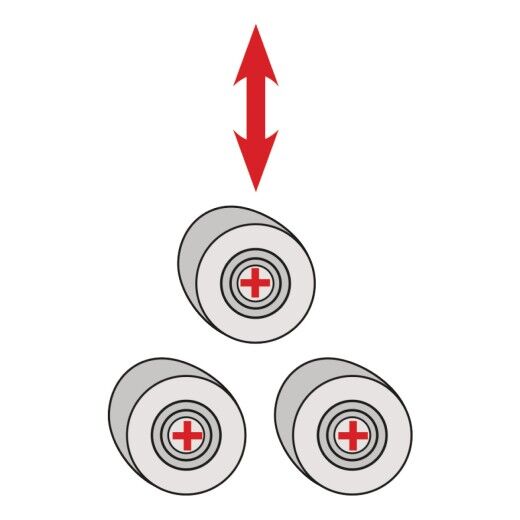

• Hydraulische Verstellung der oberen Walze

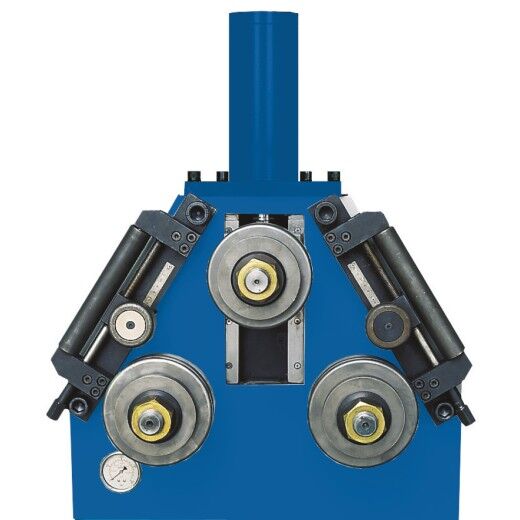

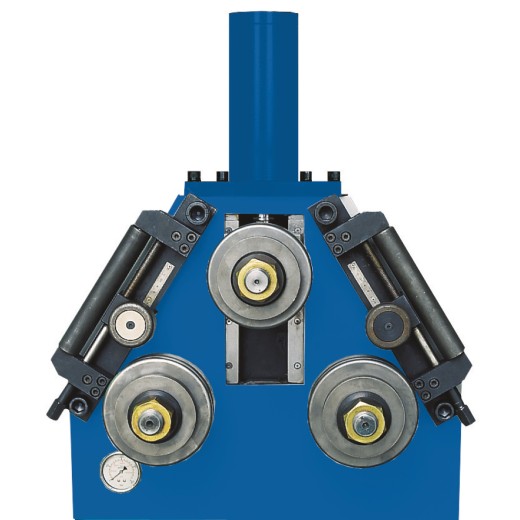

• Alle 3 Walzen angetrieben
• Walzen sind gehärtet
• Seitliche Richtrollen, stufenlos verstellbar

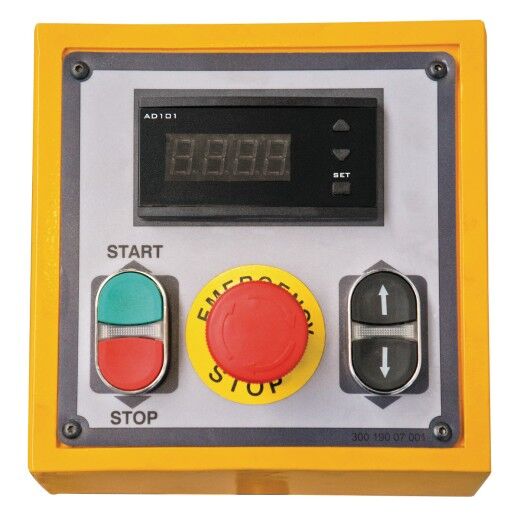

• Separates Steuerpult mit Fußbedienung
• Kraftvoller 400 Volt Motor

Sonderzubehör

• Rohrbiegewalzen
• Winkelbiegewalzen
• Sonderrichtrollen
• Profilbiegewalzen
• Kunststoffwalzen für weiche Materialien
• Hinweis: NC-Steuerung Art. Nr. 3880163: Nur ab Werk möglich

Technische Daten

• Länge (Produkt) ca. 810 mm
• Breite/Tiefe (Produkt) ca. 950 mm
• Höhe (Produkt) ca. 1500 mm
• Gewicht (Netto) ca. 510 kg
• Biegeleistungen Profil-Typ Standard
  • Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 mm
  • Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 100 x 15 mm
  • Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 60 x 10 mm
  • Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [2] 20 x 10 mm
  • T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1] 60 x 7 mm
  • T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 800 mm
  • T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 4 mm
  • T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 500 mm
  • Erläuterung zu T-Profil Steg oben – Zusätzliche Distanzscheiben evtl. erforderlich
  • T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1] 60 x 7 mm
  • T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 800 mm
  • T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 4 mm
  • T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 500 mm
  • T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 6 mm
  • T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 800 mm
  • T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 4 mm
  • T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm
  • UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1] UPN 80 mm
  • UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 800 mm
  • UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [2] UPN 30 mm
  • UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm
  • UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1] UPN 80 mm
  • UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 1200 mm
  • UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [2] UPN 30 mm
  • UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 600 mm
  • Erläuterung zu Biegeleistungen Profil-Typ Standard – Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24 kg/mm². Biegeleistung bei VA: Faktor 0,7
• Biegeleistungen Profil-Typ optional
  • Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 6 mm
  • Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 800 mm
  • Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 70 x 30 x 3 mm
  • Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 1500 mm
  • Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] 50,8 x 2,9 mm
  • Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 1000 mm
  • Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 mm
  • Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • gleichschenkliges Winkelprofil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 50 x 6 mm
  • gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • gleichschenkliges Winkelprofil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 50 x 6 mm
  • gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 900 mm
  • Erläuterung zu Biegeleistungen Profil-Typ optional – Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
• Abgabeleistung (Motorleistung) 1,12 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Wellendurchmesser oben 50 mm
• Wellendurchmesser unten 50 mm
• Walzendurchmesser oben 162 mm
• Walzendurchmesser unten 152 mm
• Geschwindigkeit 4,5 m/min
• Hydraulikdruck 8 t

Lieferumfang

• Standard Biegerollen
• mobiles Fußpedal für Links-Rechtslauf mit Notaus
• Richtrollen
• Digitalanzeige für Zustellwalze
