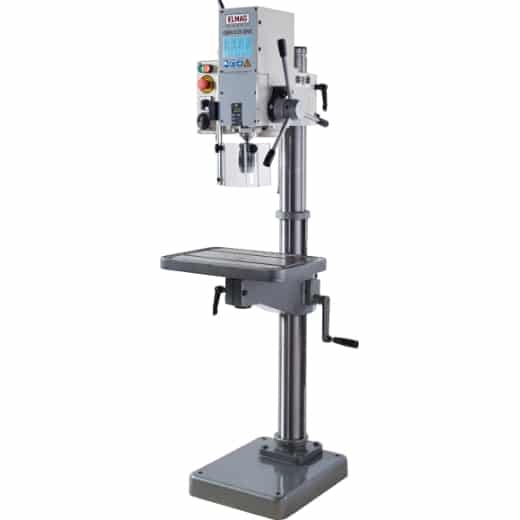

Getriebe-Säulenbohrmaschine GBM 3/25 SNE

Getriebe-Säulenbohrmaschine GBM 3/25 SNE

Je öfter Hartmetall und Edelstahl zu bearbeiten sind, desto eher sollte es eine starke Getriebebohrmaschine sein – ideal auch zum Gewindeschneiden. Dank einer Getriebezahnradkombination aus Stahl und Pressstoff sind die leistungsstarken GBM 3/25 TNE & SNE besonders laufruhig. Mit einer Top-Speed-Drehzahl von 2.900 UpM verfügen Sie über eine optimale Schnittgeschwindigkeit für Kleinbohrungen. Für das Gewinde- schneiden sind die Maschinen mit Rechts- und Linkslauf ausgestattet.

Serienausstattung

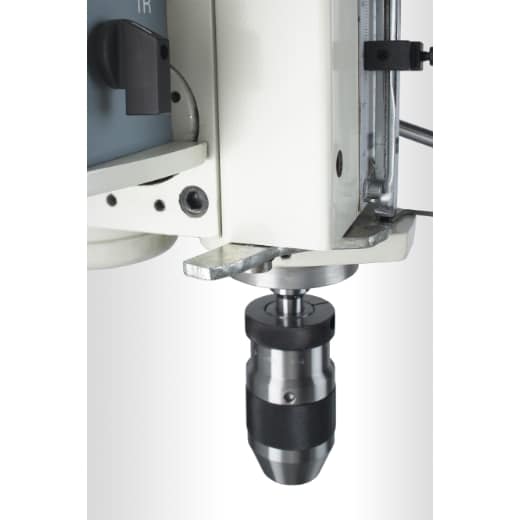

• Schnellspannbohrfutter B 16, 1 – 16 mm
• Kegeldorn MK 3 / B 16
• Reduzierhülse MK 3 / MK 2
• Reduzierhülse MK 3 / MK 1
• Austreibkeil
• Bedienungsanleitung / CE

GBM 3/25 SNE

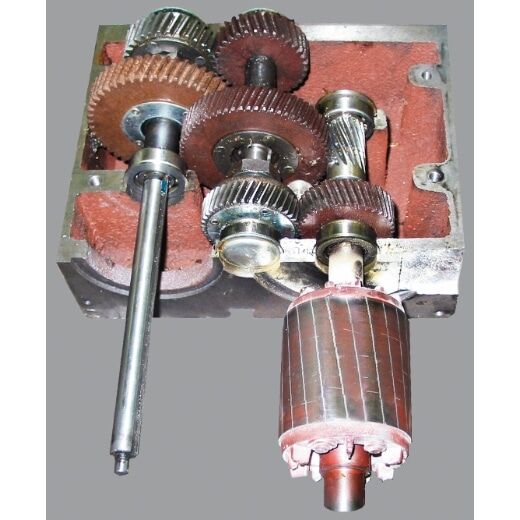

Schrägverzahntes, superleises Spezialgetriebe durch Zahnräder aus Stahl-/Pressstoff-Kombination.

Details

• Bohrleistung Ø 25 mm
• Kubatur 290x250x580 mm
• Spindlausladung 255 mm
• Kräftiger Antriebsmotor 400 V, 2-stufig 900 / 650 W
• Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
• 8 Drehzahlen 105 – 2.900 UpM
• Bohrspindel mit Präzisionslager
• Rechts- und Linkslauf
• Bohrspindelschutzabdeckung
• Bohrtiefenskala und -anschlag
• Werkzeugauswurf
• Präzise gearbeiteter Bohrtisch mit T-Nuten und Kühlmittelrinne
• Dreh- und höhenverstellbarer Bohrkopf
• Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
• Not-Aus-Taster / Nullspannungsauslöser
• Mit 5 Meter Anschlusskabel und EURO-CEE-Schutzstecker 16 Ampere

Technische Daten

• Bohrleistung in Stahl: 25mm
• Gewindeschneideleistung: M16
• Spindelaufnahme (Drehspindel): MK 3
• Drehzahlbereich: 105 – 2900UpM
• Drehzahlstufen: 8
• Pinolenhub: 120mm
• Säulen-Durchmesser: 100mm
• T-Nuten, Breite: 14mm
• Bohrkopfhub: 580mm
• Bohrtischhub: 530mm
• Spindelausladung: 255mm
• Bohrtisch drehbar: ± 180°
• Bohrkopf drehbar: ± 180°
• Pinolenabstand Tisch: 0 – 840mm
• Bohrtischfläche: 500x350mm
• Motorleistung: (2-stufig) 900 / 650W
• Netzanschluss: 400/50V/Hz
• Kubatur: 500x350x840mm
• Grundplattenfläche (lxb): 400x500mm
• Gewicht: 180kg
