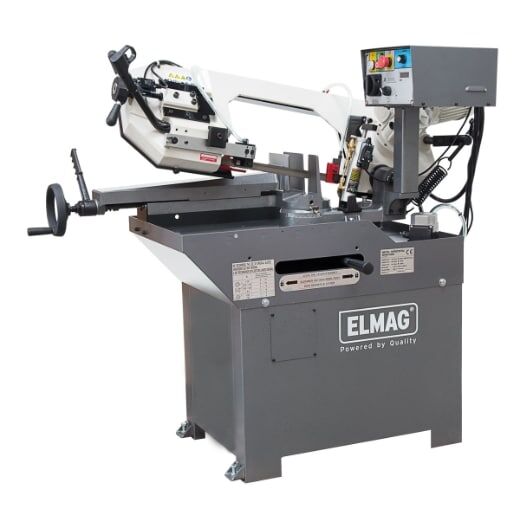

Gehrungs-Bandsägemaschine

Gehrungs-Bandsägemaschine

Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).

Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).

CY-Modelle – DAS ist Leistung

Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.

Serienausstattung

• CY Metall-Bandsägemaschine
• Absenkautomatik mit Regelventil
• Schnellspannschraubstock
• Schnellspannhebel
• Stangensperre mit Materialanschlag
• Winkelschnellspanner
• Winkelskala
• Kompaktgetriebe mit Ölfüllung
• Ölbad für Dauerschmierung
• Zentrales Bedienpanel
• ERGO-Bedienhebel / Ein/Aus
• Kühlsystem mit Elektropumpe
• Sägebandräder mit Präzisionslagern
• Sägeband-Spureinstellung
• Sägebandspanner mit Tellerfederpaket
• Sägebandführung vorne verstellbar
• Spannlager vorne/hinten einstellbar
• Späneabstreifer/Greifschutz
• Sägebandschutz mit Endausschalter
• AutoOFF-Abschaltautomatik
• Not-Aus / Nullspannungsauslösung
• Sägerahmen mit Kegelrollenlagern
• Stahlblechsockel
• Bandsägeblatt Bimetall Cobalt
• Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

• Metallbau
• Maschinenbau
• Gerätebau
• Anlagenbau
• Rohrleitungsbau
• Kesselbau
• Behälterbau
• Installateure
• KFZ-Werkstätten
• Karosseriebau
• Schlossereien
• Schmieden
• Spenglereien
• Isolierbetriebe
• Baubetriebe

Details

• Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
• Automatik für Einzel- und Serienschnitt
• Einfacher Betriebsartenwechsel – A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
• Stufenlos einstellbarer Sägerahmenvorschub – mit hydraulischer Absenkautomatik ABV mit Regelventil
• Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke – Schnellspannschraubstock SSS mit Handrad
• Präzises Spannen mit einer Hebeldrehung – mit Schnellspannhebel
• Höchste Wiederholgenauigkeit bei Serienschnitt – mit Stangensperre und verstellbarem Materialanschlag
• Rasche Gehrungseinstellung 0-60° – mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
• Kräftiger Sägebandantrieb 750 W
• Laufruhig und langlebig – Kompaktgetriebe mit Ölbad für Dauerschmierung
• Zweistufenschaltung für Schnittgeschwindigkeiten von 40 und 80 m/min für harte und weiche Werkstoffe
• Optimale Sägebandkühlung – Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
• Einfacher Sägebandwechsel, konstante Spannung – stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
• Sichere Sägebandführung – Spannlager vorne zum Werkstück verstellbar
• Enge Führung des Sägebands – präzise einstellbare Spannlager mit Exzenterachse
• Sauber – mit Greifschutz hinten als Späneabstreifer
• Betriebssicher – Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF – Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
• Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 170mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130mm
• Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 75mm
• Vierkantrohr Schnittbereich bei 0°: Max. 170mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130mm
• Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 75mm
• Rechteckrohr Schnittbereich bei 0°: Max. 185x170mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130x130mm
• Sägebandlänge: 2110mm
• Sägebandhöhe: 20mm
• Sägebandstärke: 0,9mm
• Schnittstärke: 1,2mm
• Schraubstocköffnung max.: 215mm
• Schnittwinkel: 0 – 60°
• Drehzahlstufen: stufenlos
• Schnittgeschwindigkeit: 20 – 85m/min
• Sägebandantrieb Motorleistung: 750W
• Kühlmittelpumpe Motorleistung: 32W
• Netzanschluss: 400/50V/Hz
• Einlaufhöhe: 890mm
• Länge: 1156mm
• Breite: 572mm
• Höhe: 1580mm
• Gewicht: 156kg
