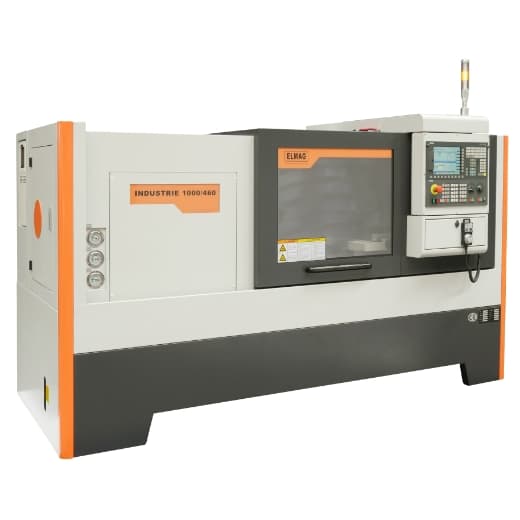

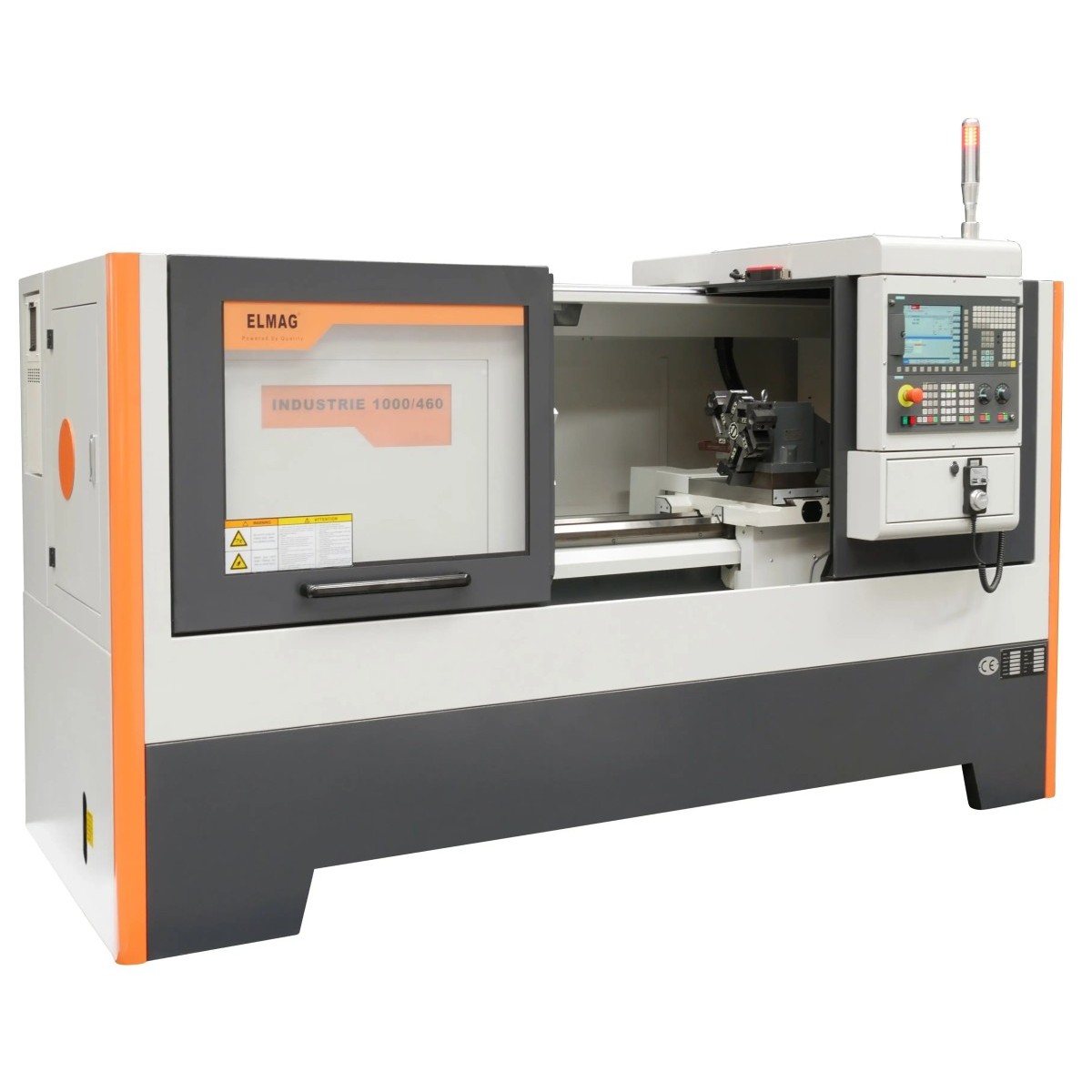

CNC Drehmaschine INDUSTRIE 1000/460
Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNC-Design mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.

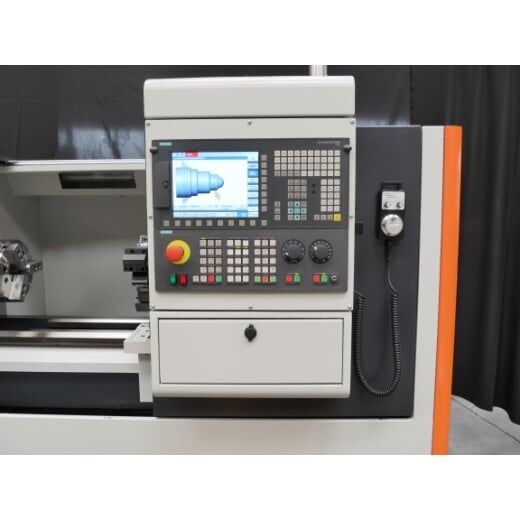

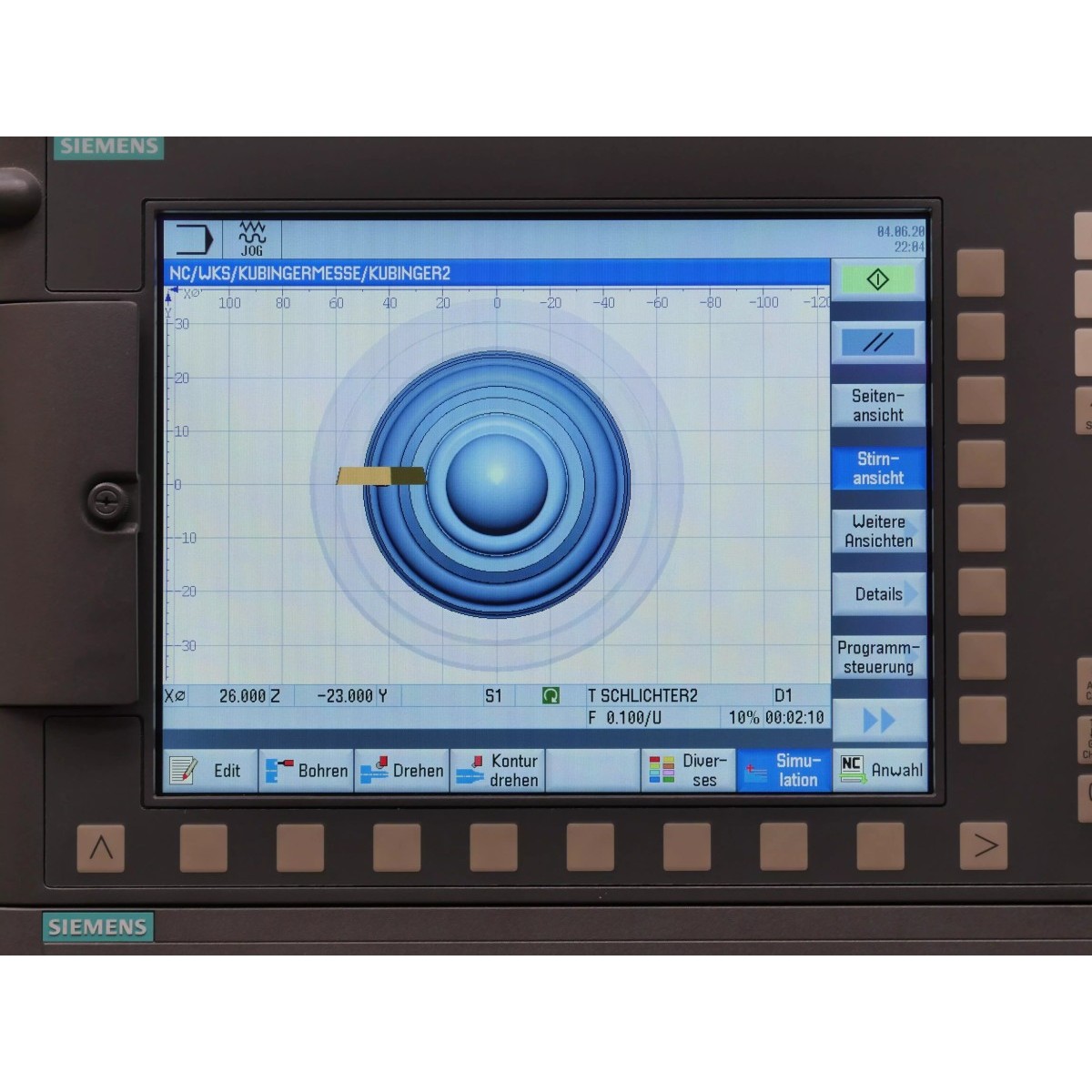

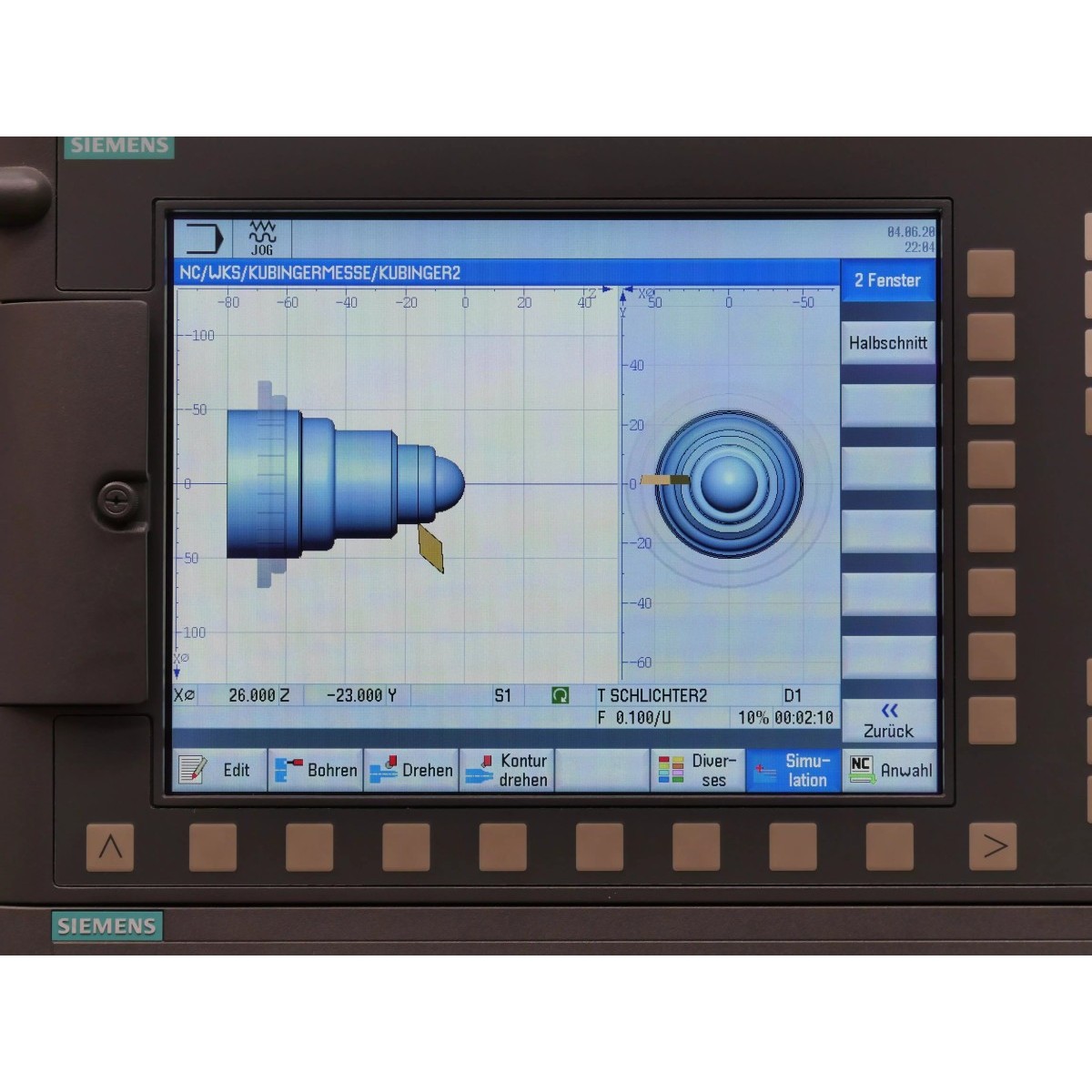

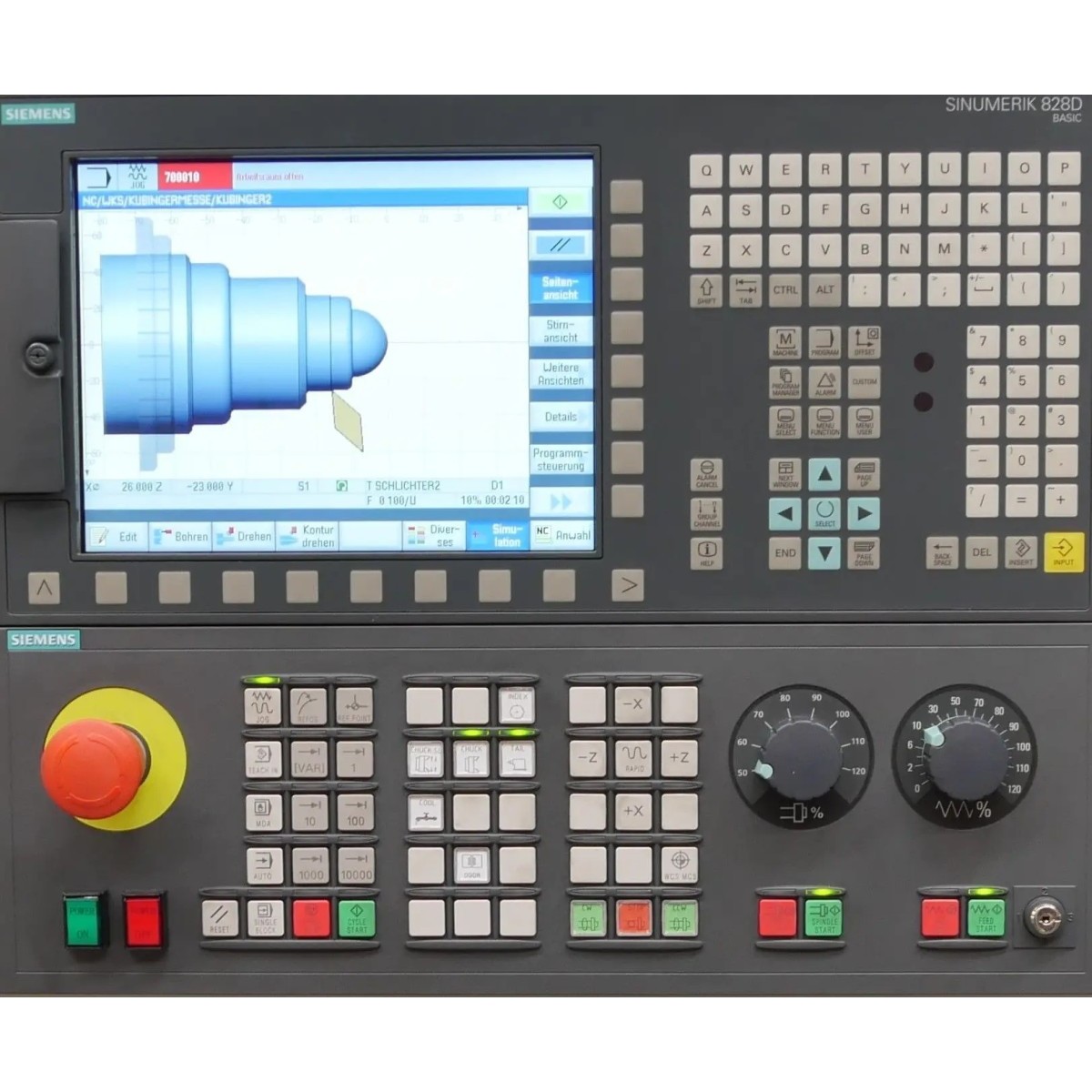

SIEMENS SINUMERIK 828D
- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel
- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze
Serienausstattung
- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse

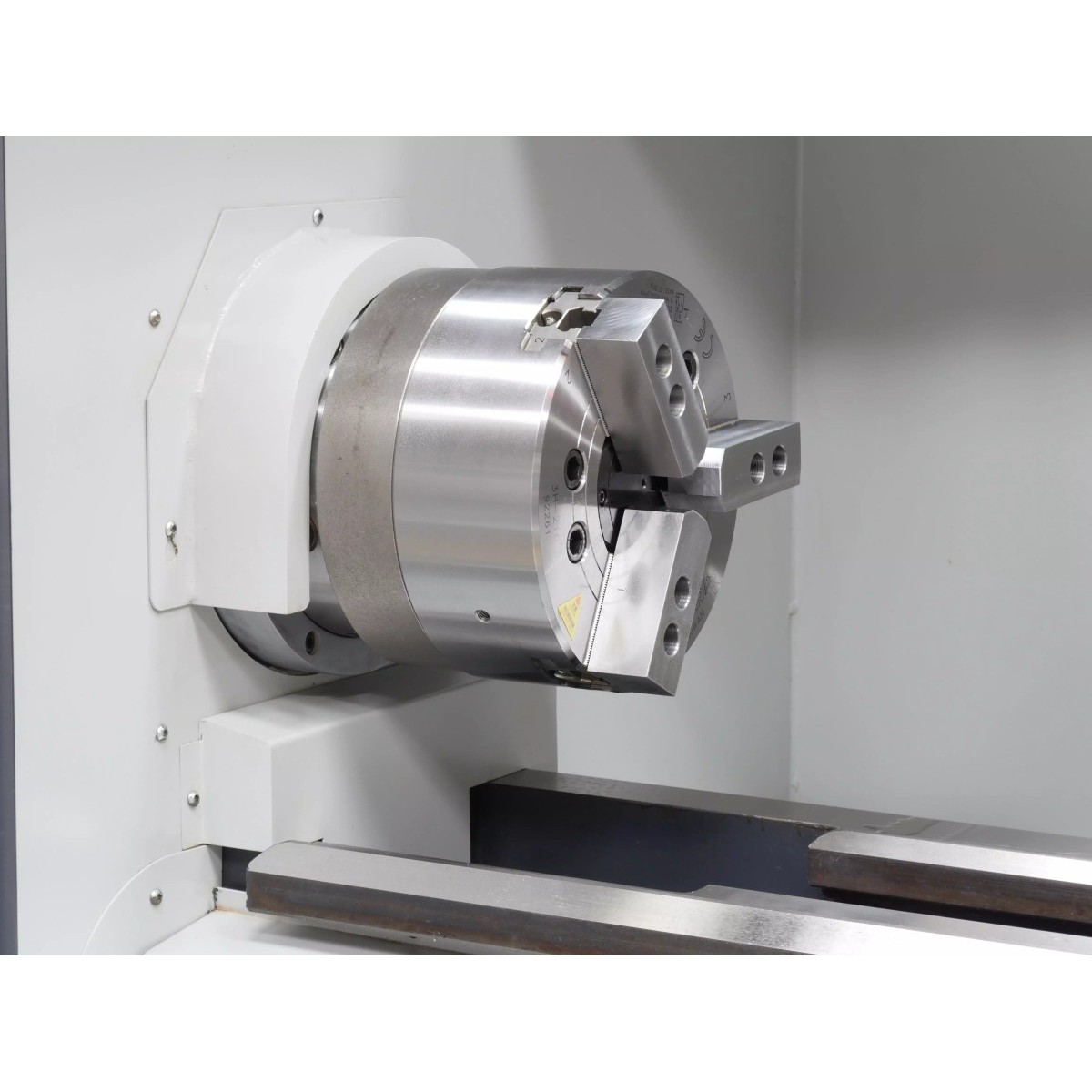

- Hydraulisches Dreibacken-Drehfutter 260 mm
- Kugelumlaufspindeln

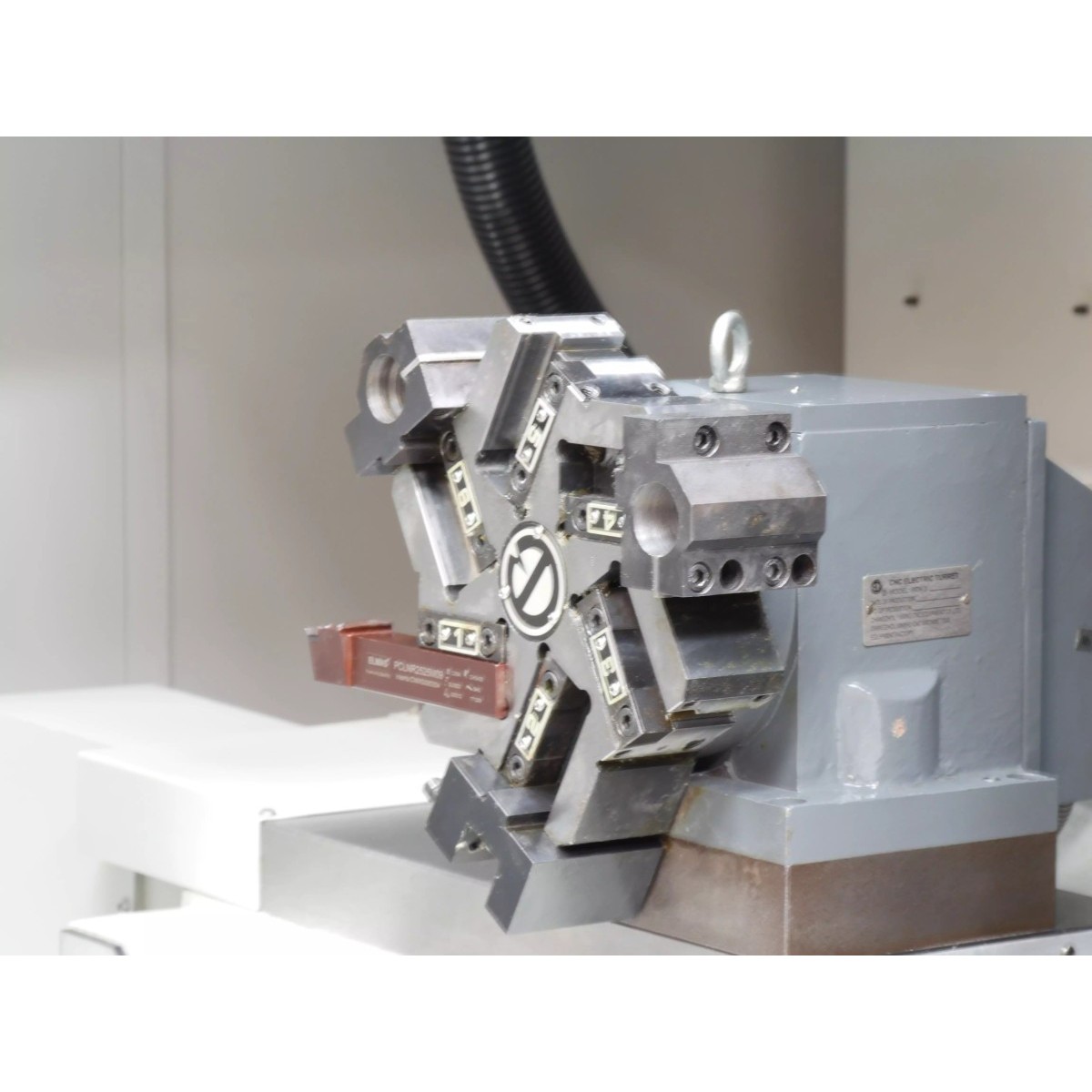

- 6-fach Werkzeugwechsler
- Abgekappselter Arbeitsbereich

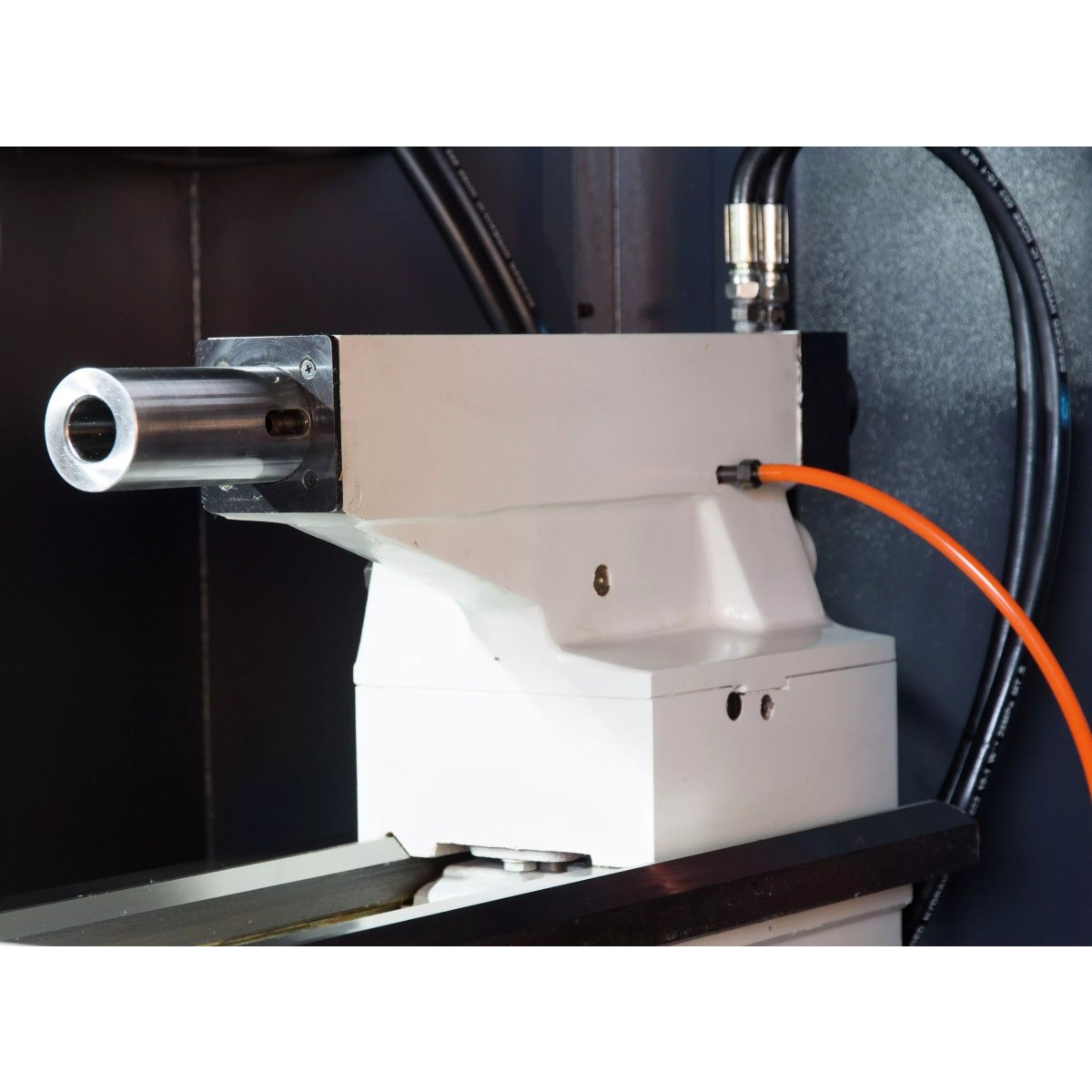

- Hydraulischer Reitstock
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung
- LED-Arbeitsleuchte
- Bedienwerkzeug
Optional erhältlich
- 8-fach Werkzeugwechsler
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
Technische Daten
- Spitzenweite 1000 mm
- Spitzenhöhe 230 mm
- Drehdurchmesser über Bett 460 mm
- Drehdurchmesser über Schlitten 240 mm
- Drehdurchmesser ohne Brücke 335 mm
- Querschlittenweg 280 mm
- Drehmeißelquerschnitt, max. 25×25 mm
- Drehfutteraufnahme Nr. D8
- Spindelaufnahme (Drehspindel) MK 7 mm
- Spindelbohrung 65 mm
- Drehzahlbereich 1, stufenlos 100 – 2000 UpM
- Pinolenaufnahme MK 5
- Pinolendurchmesser 75 mm
- Pinolenweg 130 mm
- Motorleistung 5500 W
- Netzanschluss 400/50 V/Hz
- Länge (gesamt) 2300 mm
- Breite (gesamt) 1180 mm
- Höhe (gesamt) 1500 mm
- Gewicht 2350 kg
- Längsvorschub (Z-Achse) 10000 mm/min
- Quervorschub (X-Achse) 8000 mm/min
- Positioniergenauigkeiten 0,01 mm
- Werkzeugplätze 6
- Drehmoment Hauptspindel 50 Nm
- Bohrstangenaufnahme 40 mm
- Drehlänge 850 mm
- Steuerungsart SIEMENS SINUMERIK 828D
