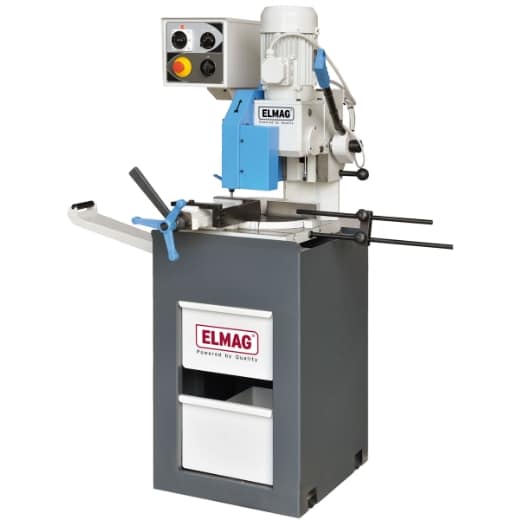

Metall-Kreissägemaschine VM 315-L

Metall-Kreissägemaschine VM 315-L

Robuste, manuell bedienbare Vertikal-Kreissägen für Handwerk, Gewerbe und Industrie.

• Präziser Schnitt – vertikale Schwalbenschwanzführung des Sägekopfes
• Vertikalhub bzw. Schnitttiefe genau einstellbar
• Höchste Wiederholgenauigkeit bei Serienschnitt – Stangensperre mit verstellbarem Materialschlag
• Rasche Winkeleinstellung – schwenkbarer Getriebekopf mit Winkelskala, Winkelsperren bei 45-0-45-60°
• Leistungsstark – ideal dimensionierter Antrieb mit zwei Drehzahlstufen für harte und weiche Werkstoffe
• Laufruhig und langlebig – Hochleistungsgetriebe mit Ölbad für Dauerschmierung
• Stets sauberes Sägeblatt – mit Späneräumer
• Optimale Sägeblattkühlung – Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Kühlmittelbehälter im Maschinensockel integriert
• Komfortable Bedienung – ERGO-Bedienhebel
• Sicher – mit Sägeblattschutz, Dauerschalter, Not-Aus, Nullspannungsauslösung, CE-konform

Serienausstattung

• VM Metall-Kreissägemaschinen
• Materialauflage mit Laufrolle
• Stangensperre mit Materialanschlag
• GKS Getriebekopf schwenkbar
• Winkelskala und Winkelsperren
• Vertikalhub/Schnitttiefe einstellbar
• SSS Schnellspannschraubstock
• Schnellspannhebel
• Antigrat-Werkstückhalter
• Hochleistungsantrieb
• Getriebe mit Ölbad-Dauerschmierung
• Kühlsystem mit Elektropumpe
• Späneräumer Sägeblattreinigung
• Zentrales Bedienpanel
• ERGO-Bedienhebel mit Rückstellung
• Sicherheits-Dauerschalter am Handgriff
• Sägeblattschutz selbstschließend
• Not-Aus/Nullspannungsauslösung
• Stahlblechsockel und Spänewanne
• Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

• Metallbau
• Maschinenbau
• Anlagenbau
• Schlossereien
• Rohrleitungsbau
• Kesselbau
• Behälterbau
• KFZ-Werkstätten
• Karosseriebau
• Baugewerbe

Details

• VM 315-L
• Schnittbereich max. 135×80 mm
• Sägeblattdurchmesser 315 mm
• Antrieb 1.320/1.910 W
• Zwei Drehzahlstufen 17/34 UpM – ideale Drehzahlmodelle für INOX/NIRO/Edelstahl und harte Werkstoffe
• Verstellbare Materialauflage mit Laufrolle
• Kräftiges, beidseitiges Spannen mit nur einer Hebeldrehung – Schnellspannschraubstock mit Schnellspannhebel und Antigrat-Werkstückhalter

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 100mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100mm
• Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80mm
• Vierkantrohr Schnittbereich bei 0°: Max. 90mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
• Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70mm
• Rechteckrohr Schnittbereich bei 0°: Max. 135x80mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100x80mm
• Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80x70mm
• Sägeblatt-Außendurchmesser: 315mm
• Sägeblatt-Innendurchmesser: 32mm
• Schraubstockspannweite max.: 160mm
• Schnittwinkel: 45-0-60°
• Drehzahlstufe 1 / 2: 17 / 34UpM
• Motorleistung Drehzahlstufe 1 / 2: 1320 / 1910W
• Netzanschluss: 400/50V/Hz
• Einlaufhöhe für Rollbahnen: 920mm
• Länge: 1500mm
• Breite: 650mm
• Höhe: 1700mm
• Gewicht: 270kg
