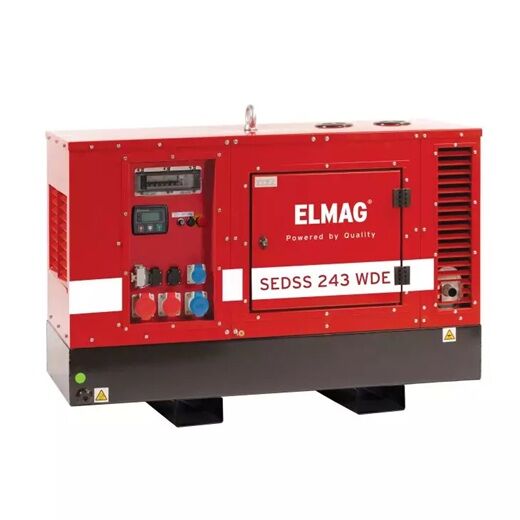

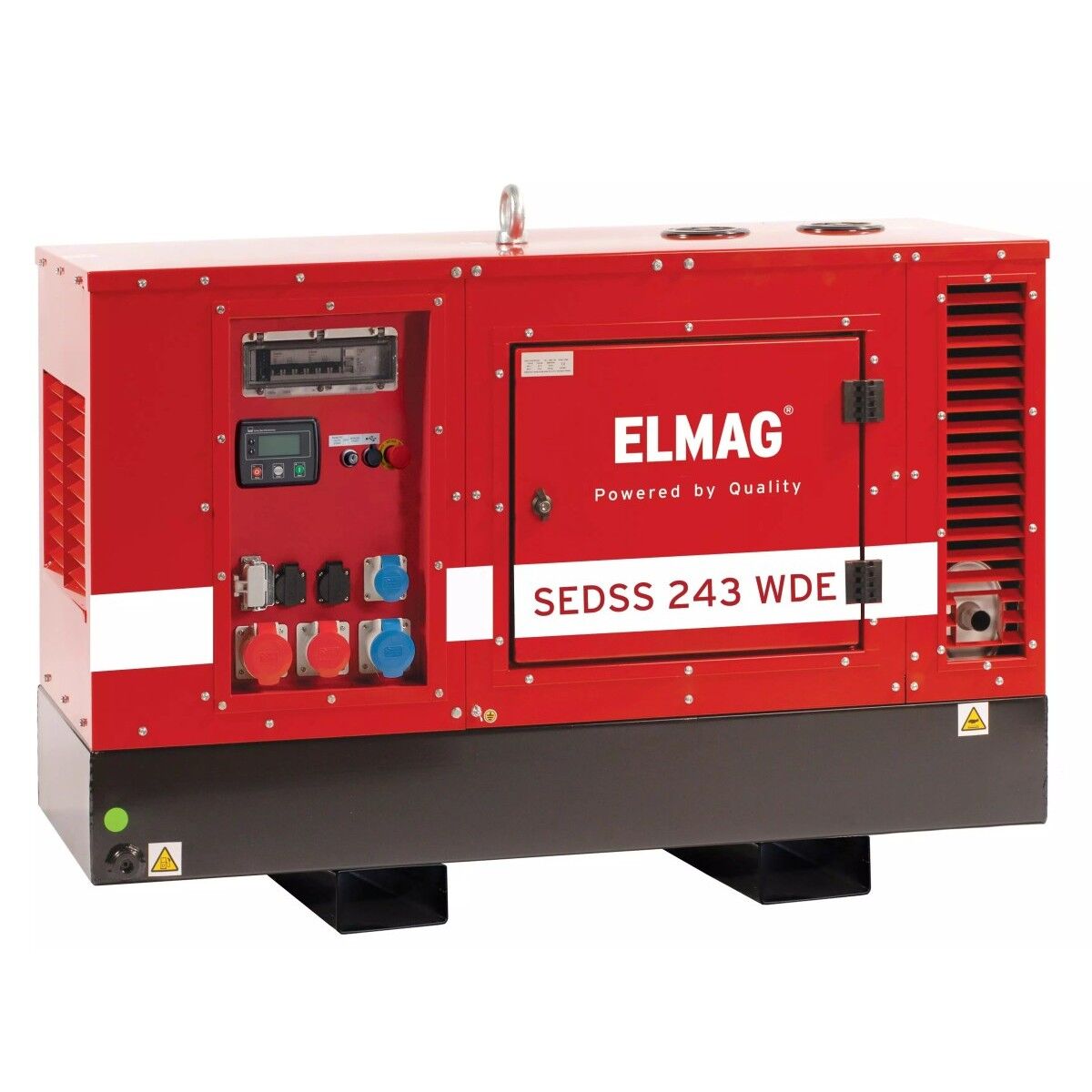

Notstrom-Komplettpaket SEDSS 243WDE-ASS

Notstrom-Komplettpaket SEDSS 243WDE-ASS

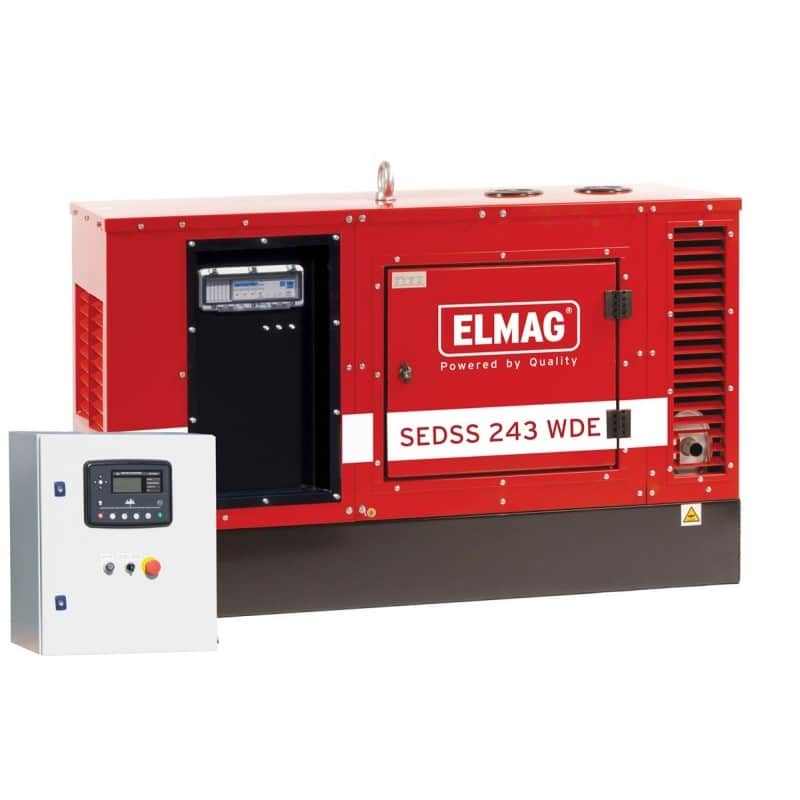

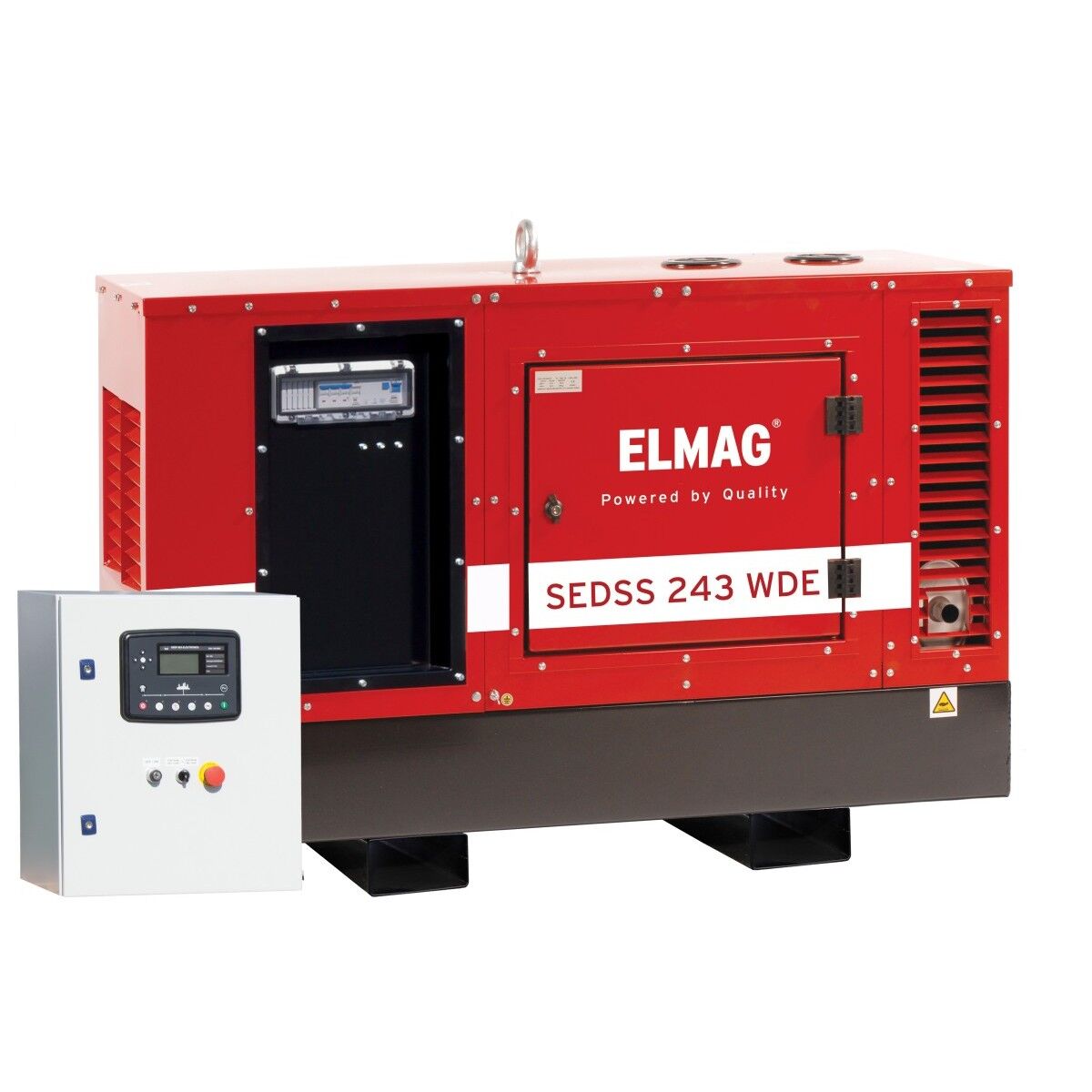

Das Notstrom-Komplettpaket mit Diesel-Stromerzeuger und Kubota V1505 Motor ist super-schallgedämmt und anschlussfertig geliefert – ideal für eine zuverlässige Notstromversorgung bei Netzausfall. Die Start-Stop-Automatik (DSE 7320) überwacht das Netz 3-phasig, startet den Generator automatisch und versorgt Ihre Verbraucher ohne manuelles Eingreifen. Die automatische Netzumschaltung im externen Wandschaltschrank bietet 60 A Schaltleistung und wird inkl. 3 m Zwischenkabel geliefert.

Für maximale Betriebssicherheit sind ein DSE Batterie-Erhaltungsladegerät, 3 potentialfreie Kontakte zur Fernsignalisierung, eine dichte Bodenwanne sowie verstärkte Kraftstoffleitungen enthalten. Der Tankfüllstandsmesser mit Anzeige auf der Schalttafel sorgt für volle Kontrolle im Betrieb (Standard-Schalttafel am Gerät entfällt).

Umfangreiche Serienausstattung

• Elektrische Kühlwasservorwärmung serienmäßig
• Hebevorrichtung für Gabelstapler mit Ankerlöchern serienmäßig
• Abluft- und Abgasposition wahlweise nach vorne oder oben ausblasend dadurch sind folgende Ausführungen möglich:
  Abluft und Abgas vorne, Abluft und Abgas oben, Abluft vorne und Abgas oben, Abgas vorne und Abluft oben (nachträglich änderbar) für einfachste Anbindung bei Innenaufstellung.

Perfekte Überwachung

Das DSE-Modul bietet umfangreiche Anzeige-, Überwachungs- und Alarmfunktionen. Die mit * gekennzeichneten Einträge können je nach Stromerzeuger und Motorsteuerung (ECU) abweichen.

• 3-Phasen Generatorüberwachung (L-N, L-L)
• Generatorfrequenz
• Generatorstrom (A) je nach Phase
• 3-Phasen Netzüberwachung (L-N, L-L)
• Netzfrequenz
• Netzstrom (A) je Phase
• Generatorlast- und Leistungsanzeige (kW, kVA, kVAr, cos phi)
• Kumulierte Leistungsüberwachung (kWh, kVah, kVArh)
• Generator-Überlastschutz (kW)
• Generator Phasenreihenfolge
• Motordrehzahl
• Öldruck*
• Kühlmitteltemperatur*
• Batteriespannung
• Batterieladespannung
• Laufzeit
• Treibstoffstand
• Zusatzsensoren*
• Motor-Wartungsalarme
• Ereignissspeicher

Ausstattung

• Elektrostart
• Batterie
• Abschaltung: Magneto-Stopp, Öldruck, Temperatur, Überlastung und Kurzschluss ThM-SS
• Synchrongenerator
• AVR-Regelung
• Schutzart IP 23
• DSE7320
• Voltmeter
• Amperemeter
• Hertzmeter
• Stundenzähler
• Not-Stopp
• Tankniveausensor
• 3 potentialfreie Kontakte
• Erhaltungsladung
• Dichte Bodenwanne
• Grundrahmentank
• Dieselpumpe 12 V
• Ölablasspumpe
• Schalldämmung SS
• Kühlwasservorwärmung
• Hebevorrichtung für Gabelstapler
• Abgas- und Abluftposition wahlweise

Details

• Beleuchtete, vierzeilige LCD-Anzeige
• Alarmanzeigen auf LCD und LED
• Energiesparmodus
• 9 Eingänge und 8 Ausgänge für Steuerungs- und Überwachungssignale
• Datumsplaner, Timer, Alarme, Wartung und Ereignisprotokoll konfigurierbar
• Kraftstoff- und Generatoralarm
• Echtzeituhr für genaue Protokollierung
• Diagnoseseite und Testlauffunktion
• Umfangreiche Leistungsüberwachung
• Ein- bzw. Dreiphasen-Netzüberwachung
• Lastschaltung und automatische Lastübertragung
• Überlastschutz und Schieflastschutz
• USB-Anschluss für PC-Programmierung
• Statusbildschirme programmierbar
• Erweiterte PCL-Programmierung
• RS232-Schnittstelle für GSM-Modul oder 3G Gateway
• RS485-Schnittstelle mit Modbus RTU-Protokoll für Gebäudesteuerung
• Automatikbetrieb mit permanenter Netzüberwachung, steter Startbereitbereitschaft
• und vollautomatischer Umschaltung Netz – Stromerzeuger – Netz
• Steuerungs- und Überwachungsumfang vom Stromerzeuger abhängig, bei Bedarf Sonderausführung möglich

Technische Daten

• Spannung – Frequenz 400 / 230/50 V/Hz
• Maximalleistung 3~400V 24 kVA
• Dauerleistung 3~400V 23 kVA
• Leistung 3~400V kont. 33 A
• Maximalleistung 1~230V 8,8 kVA
• Dauerleistung 1~230V 8 kVA
• Leistung 1~230V kont. 35 A
• Kraftstoffart Diesel
• Drehzahl 3000 UpM
• Kühlung wassergekühlt
• Motortype Kubota V1505
• Abgasstufe 3A
• Motorleistung 27 kW
• Hubraum 1498 cm³
• Zylinder 4
• Tankinhalt 73 l
• Verbrauch bei 75% Last 5 l/h
• Laufzeit je Tankfüllung bei 75% Last 14,6 h
• Abmessungen LxBxH 1700x740x1000 mm
• Gewicht (ohne Treibstoff) 572 kg
• Schallleistung entspr. RL 2000/14/EG, 2005/88/EG 94 LWA
• Schalldruckpegel in 7m 69 dB(A)
• Schaltleistung der Umschaltautomatik 60 A
