Werkzeug-Fräsmaschine

Werkzeug-Fräsmaschine

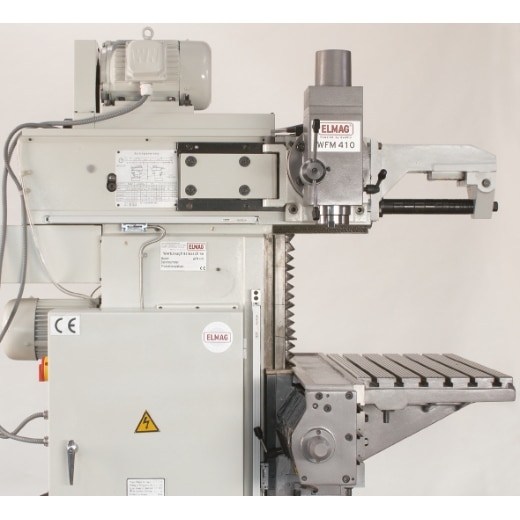

Hier schlägt das Herz des Werkzeugbauers höher: Besonders robust gebaute, verwindungssteife und vibrationsarme Fräsmaschinen in Industriequalität, speziell für den Werkzeug- und Formenbau. Das Hauptmerkmal der WFM-Modelle ist ihre Bauform mit angetriebenem Fräskopfschlitten und mit einem in der X- und Z-Achse angetriebenem Vertikaltisch. Dieser ist als Spannfläche für große Werkstücke verwendbar. Für Standardanwendungen ist ein Frästisch aufgebaut, optional ist ein einstellbarer Schwenktisch erhältlich. Die WFM-Modelle sind mit Manuell-, Automatik- und Eilgangsvorschüben in allen drei Achsen ausgestattet. Sie sind mit wenigen Handgriffen von einer Vertikalfräse für Bohrwerkzeuge, Plan- und Schaftfräser zu einer Horizontalfräse für Scheiben- und Walzenstirnfräser umrüstbar. Alle Umrüstteile sind im Lieferumfang enthalten. Aufgrund höchster Präzision sind die WFM-Modelle bei Verwendung eines Teilapparates oder Rundtisches mit Tank im Maschinensockel und mit einer digitalen Positionsanzeige ausgestattet. Modellunterschiede bestehen im Drehzahl- und Leistungsbereich und bei der Frästischgröße.

Serienausstattung

• Digitale Positionsanzeige
• 4 Fräsdorne lang 16, 22, 27, 32 mm
• 3 Reduzierhülsen MK 1, 2, 3
• Spannzangenset 2, 3, 4, 5, 6, 8, 10, 12 mm mit Spannzangenfutter
• Werkzeugsatz
• Bedienungsanleitung / CE

Details

• Automatikvorschub und Eilgang X/Y/Z
• Fräsleistung Ø 125 / 40 mm
• Kubatur 750 x 320 x 410 mm
• Spindelausladung 120-425 mm
• Tischweg X x Z 405 x 380 mm
• Schwenkbarer Fräskopf ±45°
• Einfache Umrüstung auf Horizontalfräse
• Antriebsmotor 2.200 W, 400 V
• Drehzahlbereich 40 – 2.000 UpM
• Rechts- und Linkslauf
• Frässpindeln mit Präzisionslager
• Anzugsspindel für hohe Sicherheit
• Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
• Kreuztisch X/Z und Fräskopfschlitten Y mit 12 Vorschubstufen und Eilgang
• Zentralschmierung
• Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
• LED-Frästischbeleuchtung
• Mit digitaler Positionsanzeige

Technische Daten

• Bohrleistung in Stahl: 50mm
• Fräsleistung Planfräser: 125mm
• Fräsleistung Schaftfräser: 40mm
• Spindelaufnahme (Drehspindel): ISO 40
• Drehzahlbereich: 40 – 2000UpM
• Drehzahlstufen: 18
• Pinolenhub: 80mm
• Frästischnuten / Breite x Abstand: 5 / 14 x 63mm
• Verikaltischnuten / Breite x Abstand: 3 / 14 x 63mm
• Spindelausladung: 120 – 425mm
• Fräskopf Schwenkbereich: ± 45°
• Pinolenabstand Tisch: 50 – 410mm
• Horizontalspindelabstand Tisch: 85 – 445mm
• Frästischfläche: 750x320mm
• Tischweg X x Z: 405 x 380mm
• Vertikaltischfläche: 830 x 225mm
• Vorschübe X/Y/Z: 10 – 380mm/min
• Vorschubstufen X/Y/Z: 12
• Motorleistung: 2200W
• Vorschubantrieb: 750W
• Eilgangsantrieb X/Y/Z: 550W
• Kühlmittelpumpe: 90W
• Netzanschluss: 400/50V/Hz
• Kubatur: 750x320x410mm
• Länge x Breite: 1215 x 1200mm
• Höhe: 1800mm
• Gewicht: 1200kg

Gültig solange der Vorrat reich bzw. bis 31.12.2023!
