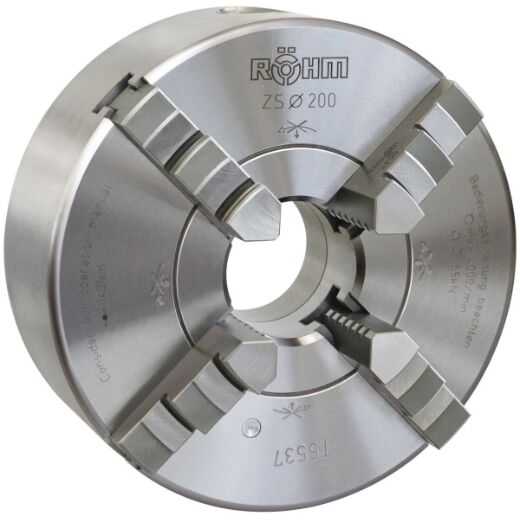

RÖHM-Vierbacken Drehfutter

RÖHM-Vierbacken Drehfutter

Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind.

• Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
• Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
• Einfache Schmierung

Gusskörper versus Stahlkörper

• Gusskörper-Modelle ZG3 und ZG4: Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
• Stahlkörper-Modelle ZS3 und ZS4: Höher belastbar, deutlich mehr Speed

Details

• Bewährte, hochwertige Planspiralfutter für universellen Einsatz
• Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
• Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
• Mit zylindrischer Zentrieraufnahme (Maße B, C)
• Rund – und Planlaufgenauigkeit entsprechend DIN 6386
• Sehr gute Wiederholungsspanngenauigkeit
• Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
• Durchgangsbohrung für Stangenbearbeitung
• Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
• Mit Spannschlüssel und Befestigungsschrauben

Technische Daten

• Zoll: 10
• Drehzahl max., Stahlkörper ZS: 3000UpM
• Drehmoment am Schlüssel: 150Nm
• Gesamtspannkraft: 63kN
• Außenspannung Ø Größe A1 BB: 5 – 122mm
• Außenspannung Ø Größe A2 DB: 5 – 122mm
• Außenspannung Ø Größe A3 DB: 73 – 190mm
• Außenspannung Ø Größe A4 DB: 131 – 250mm
• Innenspannung Ø Größe J1: 59 – 165mm
• Innenspannung Ø Größe J2: 119 – 236mm
• Umlaufdurchmesser: 302mm
• Drehfutter Außendurchmesser: 250mm
• Zentrieraufnahme-Durchmesser: 200mm
• Tiefe Zentrieraufnahme: 5mm
• Körperhöhe: 82mm
• Durchgangsbohrung Durchmesser: 76mm
• Lochkreis-Durchmesser: 224mm
• Zentrierflanschgewinde: 3 x M12
• Backenlänge: 90mm
• Backenhöhe Überstand: 40mm
• Schlüsselweite: 12mm
• Triebhöhe: 26.5mm
• Gewicht: 25.7kg
